螺柱简介:

没有头部的,仅有两端均外带螺纹的一类紧固件。连接时,它的一端必须旋入带有内螺纹孔的零件中,另一端穿过带有通孔的零件中,然后旋上螺母,即使这两个零件紧固连接成一件整体。这种连接形式称为螺柱连接,也是属于可拆卸连接。主要用于被连接零件之一厚度较大、要求结构紧凑,或因拆卸频繁,不宜采用螺栓连接的场合。

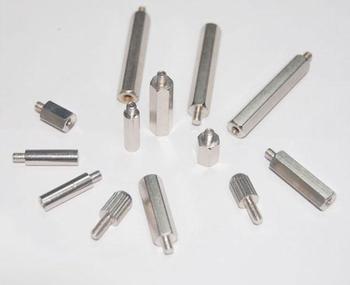

 螺柱

螺柱分类以及用途简介

1、bm=1d双头螺柱一般用于两个钢制被连接件之间的连接;bm=1.25d和bm=1.5d双头螺柱一般用于铸铁制被连接件与钢制被连接件之间的连接;bm=2d双头螺柱一般用于铝合金制被连接件与钢制被连接件之间的连接。上述前一种连接件带有内螺纹孔,后一种连接件带有通孔。

2、等长双头螺柱两端螺纹均需与螺母、垫圈配合,用于两个带有通孔的被连接件。

焊接螺柱一端焊接于被连接件表面上,另一端(螺纹端)穿过带通孔的被连接件,然后套上垫圈,拧上螺母,使两个被连接件连接成为一件整体。

3、焊接螺柱一端焊接于被连接件表面上,另一端(螺纹端)穿过带通孔的被连接件,然后套上垫圈,拧上螺母,使两个被连接件连接成为一件整体。
