冷凝器简介:

空调系统的机件,能将管子中的热量,以很快的方式,传到管子附近的空气,大部分的汽车置于水箱前方。   把气体或蒸气转变成液体的装置。发电厂要用许多冷凝器使涡轮机排出的蒸气得到冷凝;在冷冻厂中用冷凝器来冷凝氨和氟利昂之类的致冷蒸气。石油化学工业中用冷凝器使烃类及其他化学蒸气冷凝。在蒸馏过程中,把蒸气转变成液态的装置称为冷凝器

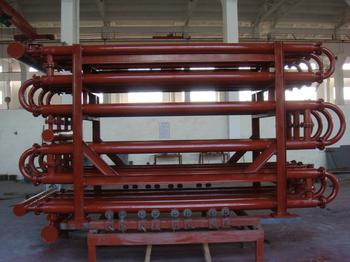

 冷凝器

冷凝器制冷工作原理

一般制冷机的制冷原理压缩机的作用是把压力较低的蒸汽压缩成压力较高的蒸汽,使蒸汽的体积减小,压力

升高。压缩机吸入从蒸发器出来的较低压力的工质蒸汽,使之压力升高后送入冷凝器,在冷凝器中冷凝成压

力较高的液体,经节流阀节流后,成为压力较低的液体后,送入蒸发器,在蒸发器中吸热蒸发而成为压力较

低的蒸汽,从而完成制冷循环。
1、蒸汽压缩式制冷原理
单级蒸汽压缩制冷系统,是由制冷压缩机、冷凝器、蒸发器和节流阀四个基本部件组成。它们之间用管道依

次连接,形成一个密闭的系统,制冷剂在系统中不断地循环流动,发生状态变化,与外界进行热量交换。其

工作过程1、制冷系统的基本原理
液体制冷剂在蒸发器中吸收被冷却的物体热量之后,汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高

温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热,冷凝为高压液体、经节流阀节流为低压低

温的制冷剂、再次进入蒸发器吸热汽化,达到循环制冷的目的。这样,制冷剂在系统中经过蒸发、压缩、冷

凝、节流四个基本过程完成一个制冷循环。
在制冷系统中,蒸发器、冷凝器、压缩机和节流阀是制冷系统中必不可少的四大件,这当中蒸发器是输送冷

量的设备。制冷剂在其中吸收被冷却物体的热量实现制冷。压缩机是心脏,起着吸入、压缩、输送制冷剂蒸

汽的作用。冷凝器是放出热量的设备,将蒸发器中吸收的热量连同压缩机功所转化的热量一起传递给冷却介

质带走。节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量,并将系统分为

高压侧和低压侧两大部分。实际制冷系统中,除上述四大件之外,常常有一些辅助设备,如电磁阀、分配器

、干燥器、集热器、易熔塞、压力控制器等部件组成,它们是为了提高运行的经济性,可靠性和安全性而设

置的。
2、制冷系统主要部件构成

冷库冷凝器空调机根据冷凝形式可分为:水冷式和空冷式两种,根据使用目的可分为单冷式和制冷制暖式两

种,不论是哪一种型式的构成,都是由以下的主要部件组合而成的。
制冷系统主要部件有压缩机、冷凝器、蒸发器、膨胀阀(或毛细管、过冷却控制阀)、四通阀、复式阀、单向

阀、电磁阀、压力开关、熔塞、输出压力调节阀、压力控制器、贮液罐、热交换器、集热器、过滤器、干燥

器、自动开闭器、截止阀、注液塞以及其它部件组成。
电气系统主要部件有电机(压缩机、风机等用)、操作开关、电磁接触器、连锁继电器、过电流继电器、热动

过电流继电器、温度调节器、湿度调节器、温度开关(除霜、防止结冻等用)。压缩机曲轴箱加热器,断水继

电器,电脑板及其它部件组成。
控制系统由多个控制器件组成,它们是:制冷剂控制器:膨胀阀、毛细管等。制冷剂回路控制器:四通阀、

单向阀、复式阀、电磁阀。
制冷剂压力控制器:压力开闭器、输出压力调节阀、压力控制器。
电机保护器:过电流继电器、热动过电流继电器、温度继电器。温度调节器:
温度位式调节器、温度比例调节器。湿度调节器:湿度位式调节器。
除霜控制器:除霜温度开关、除霜时间继电器、各种温度开关。
冷却水控制:断水继电器、水量调节阀、水泵等。
报警控制:超温报警、超湿报警、欠压报警及火警报警、烟雾报警等。
其它控制:室内风机调速控制器、室外风机调速控制器等。
3、常用制冷剂及其性质
制冷剂的种类较多,现就氟里昂12和22作简要介绍:
a、氟里昂12(CF2Cl2)代号R12氟里昂12是一种无色、无臭、透明、几乎无毒性的制冷剂,但空气中含量超过

80%时会引起人的窒息。氟里昂12不会燃烧也不会爆炸,当与明火接触或温度达到400℃以上时,能分解出对

人体有害的氟化氢、氯化氢和光气(CoCl2)。R12是应用较广泛的中温制冷剂,适用于中小型制冷系统,如电

冰箱、冰柜等。R12能溶解多种有机物,不能使用一般的橡皮垫片(圈),通常使用氯丁二烯人造橡胶或丁睛橡

胶片或密封圈。
b、氟里昂22(CHF2Cl)代号R22R22不燃烧也不爆炸,其毒性比R12稍大,水的溶解度虽比R12大,但仍可能使制

冷系统发生“冰塞”现象。R22能部分地与润滑油互相溶解,其溶解度随着润滑油的种类及温度而改变,故采

用R22的制冷系统必须有回油措施。
R22在标准大气压力下的对应蒸发温度为-40.8℃,常温下冷凝压力不超过15.68×105Pa,单位容积制冷量与

比R12大60%以上。在空调设备中,大都选用R22制冷剂空调机根据冷凝形式可分为:水冷式和空冷式两种,

根据使用目的可  冷库冷凝器
分为单冷式和制冷制暖式两种,不论是哪一种型式的构成,都是由以下的主要部件组合而成的。

冷凝器构成

冷凝器制冷系统

主要部件有压缩机、冷凝器、蒸发器、膨胀阀(或毛细管、过冷却控制阀)、四通阀、复式阀、单向阀、电磁

阀、压力开关、熔塞、输出压力调节阀、压力控制器、贮液罐、热交换器、集热器、过滤器、干燥器、自动

开闭器、截止阀、注液塞以及其它部件组成。
电气系统
  主要部件有电机(压缩机、风机等用)、操作开关、电磁接触器、连锁继电器、过电流继电器、热动过电

流继电器、温度调节器、湿度调节器、温度开关(除霜、防止结冻等用)。压缩机曲轴箱加热器,断水继电器

,电脑板及其它部件组成。

冷凝器控制系统

 由多个控制器件组成,它们是: 制冷剂控制器:膨胀阀、毛细管等。制冷剂回路控制器:四通阀、单向

阀、复式阀、电磁阀。制冷剂压力控制器:压力开闭器、输出压力调节阀、压力控制器。电机保护器:过电

流继电器、热动过电流继电器、温度继电器。温度调节器:温度位式调节器、温度比例调节器。湿度调节器

:湿度位式调节器。除霜控制器:除霜温度开关、除霜时间继电器、各种温度开关。冷却水控制:断水继电

器、水量调节阀、水泵等。报警控制:超温报警、超湿报警、欠压报警及火警报警、烟雾报警等。其它控制

:室内风机调速控制器、室外风机调速控制器等。

电气系统

主要部件有电机(压缩机、风机等用)、操作开关、电磁接触器、连锁继电器、过电流继电器、热动过电流继电器、温度调节器、湿度调节器、温度开关(除霜、防止结冻等用)。压缩机曲轴箱加热器,断水继电器,电脑板及其它部件组成。



冷凝器清洗

1.经常检查压缩机皮带是否良好,如果启动空调时有“吱吱”的噪声,说明皮带打滑严重,应及时更换皮带

和皮带轮;如果皮带过松则会影响空调制冷。

2.经常清洗冷凝器,有些车主在夏天使用空调时往往会用水管对着冷凝器进行冲洗,这个方法不错,可

以防止灰尘泥巴等东西沉积后影响散热。

3.每年都应该更换一次空调的滤网,滤网上经常沾着各种灰尘杂质,不光会影响出风,而且可能制造异

味。

4.车子使用两年以上要做蒸发箱的清洗,蒸发箱位于雨刮器下,每次开空调时,灰尘细菌容易沾染在蒸

发箱上,因此最好用具备清洗功能的泡沫剂清洗。


选型计算

冷凝器的选择包括形式和型号的选择,并确定流经冷凝器的冷却水或空气的流量和阻力。冷凝器型式的选择要考虑当地的水源、水温、气候条件,以及制冷系统总制冷量的大小和制冷机房的布置要求。在确定冷凝器型式的前提下,根据冷凝负荷和冷凝器单位面积的热负荷来计算冷凝器的传热面积,以此来选定具体的冷凝器的型号。
