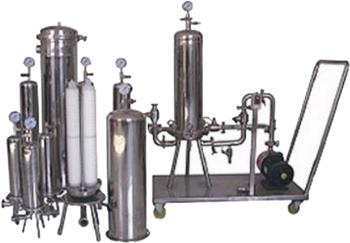

过滤器

过滤器简介：

过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

过滤器工作原理

　过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
　　设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作，当达到预设清洗时间时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
　　过滤器的壳体内部主要由粗滤网、细滤网、吸污管，不锈钢刷或不锈钢吸嘴、密封圈、防腐涂层、转动轴等组成。

过滤器主要作用

　(1) 吸油过滤器：该过滤器设在泵的吸入管路上，滤除油箱内的残留污染物质的通过空气孔进入的污染物，有保护泵的作用。但是为了避免泵产生空穴现象，必须充分注意压力损失，一般使用100—200目的的粗金属网或凹口金属丝材料。因此，它不是控制系统的污染浓度的过滤器。
　　(2) 高压管路过滤器(A)：设在泵的出口管道上，有保护污染物不进入系统的作用。因此，可以控制系统的污染物浓度。但是，因为是高压主管路，要受泵的脉动和压力冲击，所以过滤元件的材质，强度要慎重考虑。
　　(3) 高压管路过滤器(B)：在系统中，为了保护对污染特别敏感的液压件，才安装此过滤器，也称终端过滤器。因而它往往比其他过滤器的过滤粒度小。因此使用时要选择容量大的。另外对元件的材质，强度也同(A)一样要充分考虑。
　　(4) 回流过滤器：设在系统的回油管路上，其作用是把系统内产生或侵入的污染物在返回油箱前捕获到。因此它是控制系统污染浓度的最有效最重要的过滤器。虽是低压管路，但根据传动装置的运转状况，也会出现脉动或压力冲击，所以对元件材质、强度要充分考虑。进口泵
　　(5) 循环过滤器：设在油箱循环的回油路上，系统的容量大，所以在要求要求严格的清洁度时往往被采用，即使系统不在工作，也可以把油箱内污染物捕集到，因此，降低污染浓度的效率最好。另外安装着冷却器，具有可以同时进行冷却、容易维修等优点。但需要用专用泵和电机，造价高。
　　(6) 空气过滤器：设在油箱上，具有防止污染物由于油箱的油量变动而随空气混入油箱。因此过滤精度要具有与过滤器同等以上的性能，容量要留有充分余地，以防由于孔阻塞使油箱内压变成负压，引起泵的空穴现象。在周围环境恶劣时尤其要注意。

过滤器 - 基本分类

按照过滤介质分为： 机械过滤器(又名多介质过滤器、石英砂滤器)。是一种压力式过滤器，利用过滤器内所填充的精制石英砂滤料，当进水自上而下流经滤层时，水中的悬浮物及粘胶质颗粒被去除，从而使水的浊度降低。
性能：主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。可有效地去除水中的悬浮物，有机物、胶体、泥沙等。
适应范围：可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。可满足各行业液体过滤需要。
产品简介　本产品可分为手动型和全自动型。手动型主要是通过阀门的调节来控制过滤器的运行、正洗、反洗；而全自动型是通过自动头来进行对过滤器运行，正洗、反洗等状态的控制，罐体材质可分为玻璃钢罐、碳钢罐、不锈钢罐，也可根据用户要求制作。  　
1.空气过滤器，使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。 　　
2.高效空气过滤器一般作为过滤末端，因此对高效过滤器的各项要求也最为严格，出厂需逐台检测。高效过滤器作为末端是各级过滤器中最关键的一级，需要额外的“观照”。要延长高效过滤器的使用寿命，最根本的办法是将灰尘挡在预过滤器。更换预过滤一般无须停产、无须调试，所以有经验的业主会把注意力和金钱放在预过滤器上。对于10000级和100000级洁净厂房。预过滤可选用F8过滤器，这样末端高效过滤器的使用寿命一般可达五年。在国外项目中和国内新项目中，F8过滤器是非均匀流洁净室最常见的预过滤器。对于芯片厂100级，10级或更高级别的洁净厂房，预过滤器的常见效率级别为H10，许多新项目索性选用HEPA。在国内过去的洁净室空调系统设计中，过滤器常见配置为：粗效中效高效。那时高效过滤器的使用寿命仅为1--3年，最差的也就几个月。可见，预过滤器的效率高低决定末端过滤器使用的寿命。

3.液体过滤器，使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。 　　
4.网络过滤器，通过设置来阻挡垃圾信息，使出现在电脑屏幕上的信息尽量符合要求。同吸收的原理将不同颜色的光线分离 　　
5.光线过滤器，把一些不需要的光线吸收掉。 　　
按照安装方式：
吸油过滤器、回油过滤器、管路过滤器。
按照性能分为：
管路过滤器、双筒过滤器、高压过滤器。

上面说的应该是网式过滤器，其实过滤器还有很多种，譬如叠片过滤器、砂滤器、碳滤器等等，主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质，当然有的过滤介质还具有吸附等特殊效果。大多过滤器反洗也没有那么麻烦，只要用清水从过滤出水的一端导入逆向反冲洗过滤器中的介质就可以达到很好反洗效果。

按照行业分类

液压油过滤器：主要运用在油过滤行业，包含吸油过滤器，回油过滤器，管路过滤器等。
食品用过滤器：粉尘过滤器，空气过滤器，初中高效过滤器。
医药用过滤器：药液过滤器，呼吸过滤器，血液过滤器，细菌过滤器。

选型的一般原则

　1、进出口通径：
　　原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
　　2、公称压力：
　　按照过滤管路可能出现的最高压力确定过滤器的压力等级。
　　3、孔目数的选择：
　　主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
　　4、过滤器材质：
　　过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
　　5、过滤器阻力损失计算
　　水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

维护及保养方法


①、粗滤过滤器
　　1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；
　　2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；
　　3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
　　4、如发现不锈钢钢丝网变形或损坏，需马上更换。
　　②、精密过滤器
　　1、精密过滤器的核心部位是过滤滤芯，过滤芯由特殊的材料组成，属宜损件，需特别保护；
　　2、当精密过滤器工作一段时间后，过滤器滤芯拦载了一定量的杂质，这时压力降增大，流速会下降，需及时清除过滤器内的杂质，同时要清洗滤芯；
　　3、在清除杂质时，特别注意精密滤芯，不得变形或损坏，否则，再装上去的滤芯，过滤后介质的纯度达不到设计要求；
　　4、某些精密滤芯，不能多次反复使用，如袋式滤芯、聚丙烯滤芯等；
　　5、如发现滤芯变形或损坏，需马上更换。


Y型过滤器

Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。

Y型过滤器过滤精度的换算
