给料机

给料机简介：

中文名称：给料机 英文名称：distributor 其他名称：给料器 定义：装在料斗下，连续均匀控制松散物料流量并可作极短距离输送的机械，停止给料时具有闸门作用。

机械概述

给料机是物料搬运机械化和自动化系统中的辅助设备。料仓装置的组成部分，通常安装在料仓或卸料漏斗的下方，按生产流程的需要均匀定量地向输送机或其他装置给料，犹如调节流体流量的阀门。

给料机按工作构件的运动方式，给料机可分为3种：①直线式，如带式给料机、板式给料机、刮板给料机；②回转式,如链式给料机、圆盘给料机、螺旋给料机和叶轮给料机；③往复式，如振动给料机、往复给料机。选用给料机时必须考虑下列因素：给料量及其调节范围、给料量精确度、物料的特性、安装方式、外形尺寸、安全可靠性、环境保护条件和自重等。

振动给料机结构简单，操作方便，不需润化，耗电量小；可以均匀地调节给矿量；因此已得到广泛应用。一般用于松散物料。根据设备性能要求，配置设计时应尽量减少物料对槽体的压力，按制造厂要求，仓料的有效排口不得大于槽宽的四分之一，物料的流动速度控制在6-18m/min.对给料量较大的物料，料仓底部排料处应设置足够高度的拦矿板；为不影响给料机的性能，拦矿板不得固定在槽体上。为使料仓能顺利排出，料仓后壁倾角最好设计为55-65度。

振动给料机可把块状、颗粒状物料从料仓中均匀、连续地喂料到受料装置中。在砂石生产线中可为破碎机连续均匀地喂料避免破碎机受料口的堵塞。机是利用振动器中的偏心块旋转产生离心力，使筛厢、振动器等可动部分作强制的连续的圆或近似圆的运动。物料则随筛厢在倾斜的筛面上作连续的抛掷运动，并连续均匀地将物料送至受料口内。

给料机性能特点

给料机结构简单，喂料均匀，连续性能好，激振力可调；给料机随时改变和控制流量，操作方便；偏心块为激振源，噪音低，耗电少，调节性能好，无冲料现象；给料机采用封闭式机身可防止粉尘污染振动平稳、工作可靠、寿命长；因此已得到广泛应用。给料机仓料的有效排口不得大于槽宽的四分之一，物料的流动速度控制在6-18m/min.对给料量较大的物料，料仓底部排料处应设置足够高度的拦矿板；为不影响给料机的性能，拦矿板不得固定在槽体上。为使给料机的喂料仓能顺利排出，料仓后壁倾角最好设计为55-65度。

给料机分类

带式给料机

结构组成与带式输送机基本相同。但带式给料机的上托辊间距较小，以承受料仓内物料的压力。输送带两边装有导料拦板，以防止撒料。带速一般小于0.5米／分。改变带速或出料口挡板的高度可调节给料量。带式给料机给料量大，结构简单，适用于多种物料；但外形尺寸较大，给料的封闭性差，给料量精确度不高，输送带易磨损，不宜用于粒度大、粉尘大、灼热的物料。

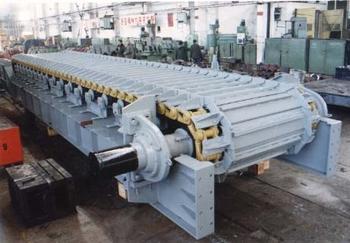

板式给料机
结构组成与板式输送机基本相同。板速一般小于0.1米／秒。改变板速或出料口挡板的高度可调节给料量。这种给料机能承受物料的冲击，适用于磨琢性大，堆积密度大的大块物料和高温物料；但结构复杂，自重大，给料量精确度不高，不宜用于粉状物料。

刮板给料机

工作原理和牵引件都与刮板输送机相同。刮板给料机可实现封闭、多点给料，适用于粉状或粒状、磨琢性和粘性都较小的物料。

链式给料机

闭合环链套挂在同一驱动轴的各链轮上，与料仓出口宽度相适应，多条并排布置，形成一道链幕，靠链条的重量阻止物料流出。当链轮带动链条时，物料以近于链条速度沿斜槽卸出。改变链轮转速可调节给料量。链式给料机适用于大、中粒度的物料。它的结构简单、耗能少，但料粒相差悬殊时容易漏料。

螺旋给料机

利用螺旋的旋转推动物料在输送槽内运动而给料。输送槽大多为管状,有单管和双管两种。螺旋有等螺距和不等螺距、等直径和不等直径、单头和双头等多种。改变螺旋转速可调节给料量，给料量的精确度较高，并可实现密封给料。在气力输送装置中使用时，可由低压区往高压区给料。螺旋给料机外形尺寸小，但机件磨损较严重，易碾碎物料，适用于粘性和磨琢性较小的粉粒状物料。

振动给料机
工作原理和结构组成与振动输送机基本相同。使用较多的是电磁式振动给料机和偏心块惯性式振动给料机。这种给料机通常通过弹簧悬挂在料仓下方。给料机的料槽可以水平布置，也可以布置成角度不超过10°的下倾式

电磁振动给料机

电磁振动给料机结构简单，操作方便，不需润化，耗电量小；可以均匀地调节给矿量；因此已得到广泛应用。一般用于松散物料。根据设备性能要

电磁振动给料机求，配置设计时应尽量减少物料对槽体的压力，按制造厂要求，仓料的有效排口不得大于槽宽的四分之一，物料的流动速度控制在6-18m/min.对给料量较大的物料，料仓底部排料处 应设置足够高度的拦矿板； 为不影响给料机的性能，拦矿板不得固定在槽体上。为使料仓能顺利排出，料仓后壁倾角最好设计为55-65度。

给料机工作原理

胶带/螺旋给料机把经过的物料通过称重桥架进行检测重量，以确定胶带上的物料重量，装在尾部的数字式测速传感器，连续测量给料机的运行速度，该速度传感器的脉冲输出正比于给料机的速度，速度信号和重量信号一起送入给料机控制器，控制器中的微处理器进行处理，产生并显示累计量/瞬时流量。该流量与设定流量进行比较，由控制仪表输出信号控制变频器改变给料机的驱动速度，使给料机上的物料流量发生变化，接近并保持在所设定的给料流量，从而实现定量给料的要求。

振动给料机是利用振动器中的偏心块旋转产生离心力，使筛厢、振动器等可动部分作强制的连续的圆或近似圆的运动。物料则随筛厢在倾斜的筛面上作连续的抛掷运动，并连续均匀地将物料送至受料口内。

当底板连同物料向前运动时，料仓内的物料随之填满机体内的空间。当底板向后运动时，底板上的物料不能随之返回而受阻卸出，实现给料。改变底板运动的幅度、频率和出料闸门的高度可调节给料量。给料量一般在40吨／时以内。这类给料机适用于中、小粒度物料，主要有槽式和摆式两种。槽式给料机的底板是平的，工作时作往复运动。摆式给料机的底板为弧形，铰接在机体上，工作时底板摆动。

给料机由可回转的圆盘、导料套筒和刮板等部分组成。料仓内的物料通过导料套筒堆积在镶有耐磨衬板的圆盘上,圆盘转动,物料被刮板刮出给料。调节刮板位置或导料套筒的高低可改变给料量。圆盘直径一般在3米以下,转速不超过10转／分。圆盘给料机运转平稳可靠，调节给料量较方便，耗能少，但结构比较笨重，适用于粘性较小的粉粒状物料。

有的给料机由机壳和叶轮组成。机壳上、下端的进、出料口分别与料仓、受料设备连接。叶轮绕水平轴线转动时物料落入叶轮的各腔格之间，随叶轮旋转半周后卸入受料设备。均压管能使进入料区前的腔格泄去高压，以免到料区时不能进料。改变叶轮转速可调节给料量。叶轮直径一般在500毫米以下,转速不超过45转／分。这种给料机结构比较简单,外形尺寸小，自重轻，给料时密闭性好，适用于小粒度和粉状物料。

给料机安装维修

给料机电机满足下列条件时，能连续输出额定激振力
1、振动加速度：不超过7g（g：重力加速度）
2、环境温度：不超过40℃
3、海拔：不超过1000m
4、电源频率：50Hz
5、电压：380V
6、温升：小于80K（电阻法）

安装前的准备
1、检查电机标牌是否与要求相符。
2、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。
3、检查电机各紧固件，谨防松动。
4、检查电机表面有无损坏、变形。
5、检查是否转动灵活，若有异常，应排除。
6、检查电源，是否缺相，并空载运行5分钟。

安装使用
1.给料机中用于配料、定量给料时为保证给料均匀稳定，防止物料自流应水平安装，如进行一般物料连续给料，可下倾10°安装。对于粘性物料及含水量较大的物料可以下倾15°安装。
2.安装后的给料机应留有20mm的游动间隙横向应水平，悬挂装置采用柔性连接。
3.空试前，应将全部螺栓紧固一次，尤其是振动电机的地脚螺栓，连续运转3-5小时应重新紧固一次。
4.试车时两台振动电机必须反向旋转，电流及噪音的稳定性，发现异常应及时停车处理。
5.电机轴承每2月加注一次润滑脂，高温季节应每月加注一次润滑油。
6.给料机在运行过程中应经常检查振幅，振动电机的电流和电机表面温度，要求前后振幅均匀，不左右摆摇，振动电机电流稳定，如发现异常情况，应立即停机处理。
7.振动电机轴承的润滑是整台给料机正常工作的关键，在使用过程中应定期对轴承加注二流化钼2#润滑脂，每两个月加注一次，高温季节每月加注一次，每半年拆修一次电机，更换内部轴承。

给料机安全操作规程

一、给料机应按规定的安装方法安装在固定的基础上。移动式给料机正式运行前应将轮子用三角木楔住或用制动器刹住。以免工作中发生走动，有多台给料机平行作业时，机与机之间，机与墙之间应有一米的通道。 二、给料机使用前须检查各运转部分、胶带搭扣和承载装置是否正常，防护设备是否齐全。胶带的涨紧度须在启动前调整到合适的程度。 　　
三、皮带给料机应空载启动。等运转正常后方可入料。禁止先入料后开车。 　　
四、有数台给料机串联运行时，应从卸料端开始，顺序起动。全部正常运转后，方可入料。 　　
五、运行中出现胶带跑偏现象时，应停车调整，不得勉强使用，以免磨损边缘和增加负荷。 　　
六、工作环境及被送物料温度不得高于50℃和低于-10℃。不得输送具有酸碱性油类和有机溶剂成份的物料。 七、输送带上禁止行人或乘人。 　　
八、停车前必须先停止入料，等皮带上存料卸尽方可停车。 　　
九、给料机电动机必须绝缘良好。移动式给料机电缆不要乱拉和拖动。电动机要可靠接地。 　　
十、皮带打滑时严禁用手去拉动皮带，以免发生事故。

给料机 - 使用维护

经常的维护和检修是延长给料机使用寿命，确保正常工作的重要手段，用户应予以重视。对于润滑，应注意以下几点：
1、给料机日常维护：
（1）给料机采用稀油飞溅润滑，润滑油应根据使用地点、气温条件决定，一般采用齿轮油；
（2）应保证激振器中的稀油面高于油标高度（通过接头 弯管加注），每3-6个月必须更换一次，换油时应用洁净的汽油或煤油清洗油箱、轴承滚道及齿轮表面。
2、给料机安全技术：
（1）给料机操作人员，须经安全技术教育；
（2）运转时，严禁机边立人，用手触摸机体、调整、清整、清理或检修等；
（3）机器设备应接地，电线应可靠绝缘，并装在蛇皮管内，经常检查电机接线是否磨损和漏电。
