风扇 英文名称:rotor fan;fan 定义1:安装于转子一端或两端轴上,鼓动冷却气体冷却发电机绕组和铁心等的机械构件。 应用学科:电力(一级学科);汽轮发电机(二级学科) 定义2:在双涵燃气涡轮发动机中直接从大气中吸入空气进行压缩,提供内、外涵全部空气的部件。 应用学科:航空科技(一级学科);推进技术与航空动力装置(二级学科)
电风扇的主要部件是:交流电动机。其工作原理是:通电线圈在磁场中受力而转动。能量的转化形式是:电能主要转化为机械能,同时由于线圈有电阻,所以不可避免的有一部分电能要转化为热能。
电风扇工作时(假设房间与外界没有热传递)室内的温度不仅没有降低,反而会升高。让我们一块来分析一下温度升高的原因:电风扇工作时,由于有电流通过电风扇的线圈,导线是有电阻的,所以会不可避免的产生热量向外放热,故温度会升高。
但人们为什么会感觉到凉爽呢?因为人体的体表有大量的汗液,当电风扇工作起来以后,室内的空气会流动起来,所以就能够促进汗液的急速蒸发,结合“蒸发需要吸收大量的热量”,故人们会感觉到凉爽。
转子:由磁铁、扇叶及轴组成;定子:由硅钢片、线轴及轴承组成;控制电路:由IC感应磁铁;N.S.极经由电路控制其线圈导通而产生内部激磁使转子旋转。
1、按电动机结构可分为:有单相电容式、单相罩极式、三相感应式、直流及交直流两用串激整流子式电风扇。
2、按用途分类可分为:家用电风扇和工业用排风扇。
⑴家用电风扇:有吊扇、台扇、落地扇、壁扇、顶扇、换气扇、转页扇、空调扇(即冷风扇)等;台扇中又有摇头的和不摇头之分,也有的转页扇;落地扇中有摇头、转页的。还有一种微风小电扇,是专门吊在蚊帐里的,夏日晚上睡觉,一开它顿时就微风习习,可以安稳地睡上一觉,还不会生病。
⑵工业用排风扇:主要用于强迫空气对流之用。电风扇用久以后,扇叶的下面很容易沾上很多灰尘。这是电风扇在工作时,由于扇叶和空气相互摩擦而使扇叶带上了静电,带电的物体能够吸引轻小物体的性质,从而能够吸收室内飘浮的细小灰尘造 成的。

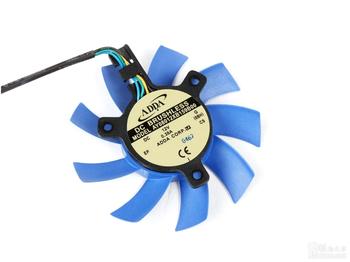

风扇的结构:转子:由磁铁、扇叶及轴组成;定子:由硅钢片、线圈及轴承组成;控制电路:由IC感应磁铁N.S.极经由电路控制其线圈导通而产生内部激磁使转子旋转。
类型:轴流风扇、直流风扇选择:总体散热需求Q=CpmAT=DCpCFM△T
并联风扇和串联风扇:
并联风扇:并联的双风扇风压不变,但是风量会上升。风量加大故散热效果增加,在设计中如果出现散热功率太小则可以考虑增加风扇来解决。串联风扇:串联风扇的结果是风压增加,但是风量不变。次方式是不能解决散热问题,一般是用在近风的阻力太大是采用,保证风量。
噪音等级为了获得低噪音必须注意以下几点:`
系统阻抗:空气流动阻力会引起空气的流动噪音产生。
气流的紊流:由于流道的设计不良造成空气的紊流会有高频噪音出现,如果流道不改善很难有质的提高。
风扇的转速和尺寸:风扇的转速越快散热效果越好,风扇的尺寸越大风量越大,散热效果越好。风扇的转速越高噪音越大,尺寸越大噪音越大。 温度的上升:温度上升后温差降低,则散热效果降低。
振动:振动会造成风扇的噪音上升,寿命降低以及转速降低。
电压波动:电压波动会造成风扇转速变化,使工作不稳定并且会产生额外的噪音。
设计考虑:设计上的其它一些要求同样也必须考虑进去,以保证散热效果。
风扇:
1、风扇入风的距离:3~5mm的距离是必须的
3mm――风扇的效能为80%
4mm――风扇的效能为90%
5mm――风扇的效能为100%
2、不同的进风口和出风口会引起气流阻力的很大变化,当然出入口的开口越大越好。
3、不要在风扇的进风口附近放置阻隔物体(例如芯片和接口等),否则会减少风扇的空气流量。
4、最好使用橡胶来固定风扇,而不是金属螺丝,这样可以避免振动。
5、风扇的空间设计。为了风扇的效率、噪音,必须保证扇叶和风扇外壳的距离为5~1Omm。风扇的扇叶必须靠近Tongue以获得比较好的效率
