发动机简介:

发动机(英文:Engine),又称为引擎,是一种能够把一种形式的能转化为另一种更有用的能的机器,通常是把化学能转化为机械能。(把电能转化为机器能的称为电动机)有时它既适用于动力发生装置,也可指包括动力装置的整个机器.比如汽油发动机,航空发动机.发动机是汽车产生动力的装置。它将燃料燃烧的热能转化为机械动力,从发动机的曲轴向外输出功率,是汽车行驶所需动力的来源。

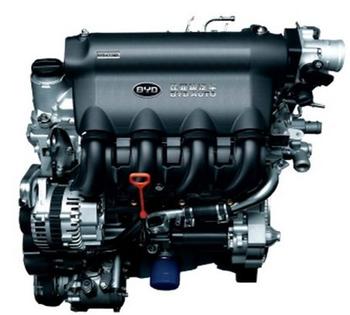

 发动机

发动机 - 参数

最常见的一个发动机参数———发动机排量。发动机排量是发动机各汽缸工作容积的总和,一般用升(L)表示。而汽缸工作容积则是指活塞从上止点到下止点所扫过的气体容积,又称为单缸排量,它取决于缸径和活塞行程。发动机排量是非常重要的发动机参数,它比缸径和缸数更能代表发动机的大小,发动机的许多指标都同排气量密切相关。一般来说,排量越大,发动机输出功率越大。

经常在汽车资料的发动机一栏中见到的“L4”、“V6”、“V8”、“W12”等字样,这些都表示发动机汽缸的排列形式和缸数。汽车发动机常用缸数有3缸、4缸、6缸、8缸、10缸、12缸等。

在同等缸径下,通常缸数越多排量越大,功率也就越高;而在发动机排量相同的情况下,缸数越多,缸径越小,发动机转速就可以提高,从而获得较大的提升功率。

关于“汽缸排列形式”这个重要参数,一般5缸以下发动机的汽缸多采用直列方式排列,常见的多数中低档轿车都是L4发动机,即直列4缸。另外,也有少数6缸发动机采用直列方式排列。

发动机 - 结构

机体是构成发动机的骨架,是发动机各机构和各系统的安装基础,其内、外安装着发动机的所有主要零件和附件,承受各种载荷。因此,机体必须要有足够的强度和刚度。机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。


气缸体
水冷发动机的气缸体和上曲轴箱常铸成一体,称为气缸体——曲轴箱,也可称为气缸体。气缸体一般用灰铸铁铸成,气缸体上部的圆柱形空腔称为气缸,下半部为支承曲轴的曲轴箱,其内腔为曲轴运动的空间。在气缸体内部铸有许多加强筋,冷却水套和润滑油道等。

气缸体  按照气缸的排列方式不同,气缸体还可以分成单列式,V型和对置式三种。

曲轴箱
气缸体下部用来安装曲轴的部位称为曲轴箱,曲轴箱分上曲轴箱和下曲轴箱。上曲轴箱与气缸体铸成一体,下曲轴箱用来贮存润滑油,并封闭上曲轴箱,故又称为油底壳图(图2-6)。油底壳受力很小,一般采用薄钢板冲压而成,其形状取决于发动机的总体布置和机油的容量。油底壳内装有稳油挡板,以防止汽车颠动时油面波动过大。油底壳底部还装有放油螺塞,通常放油螺塞上装有永久磁铁,以吸附润滑油中的金属屑,减少发动机的磨损。在上下曲轴箱接合面之间装有衬垫,防止润滑油泄漏。

气缸盖
气缸盖安装在气缸体的上面,从上部密封气缸并构成燃烧室。它经常与高温高压燃气相接触,因此承受很大的热负荷和机械负荷。水冷发动机的气缸盖内部制有冷却水套,缸盖下端面的冷却水孔与缸体的冷却水孔相通。利用循环水来冷却燃烧室等高温部分。

气缸盖一般采用灰铸铁或合金铸铁铸成,铝合金的导热性好,有利于提高压缩比,所以近年来铝合金气缸盖被采用得越来越多。

气缸盖是燃烧室的组成部分,燃烧室的形状对发动机的工作影响很大,由于汽油机和柴油机的燃烧方式不同,其气缸盖上组成燃烧室的部分差别较大。汽油机的燃烧室主要在气缸盖上,而柴油机的燃烧室主要在活塞顶部的凹坑。这里只介绍汽油机的燃烧室,而柴油机的燃烧室放在柴油供给系里介绍。

三种类型的燃烧室气缸垫
气缸垫装在气缸盖和气缸体之间,其功用是保证气缸盖与气缸体接触面的密封,防止漏气,漏水和漏油。

气缸垫的材料要有一定的弹性,能补偿结合面的不平度,以确保密封,同时要有好的耐热性和耐压性,在高温高压下不烧损、不变形。目前应用较多的是铜皮——棉结构的气缸垫,由于铜皮——棉气缸垫翻边处有三层铜皮,压紧时较之石棉不易变形。有的发动机还采用在石棉中心用编织的纲丝网或有孔钢板为骨架,两面用石棉及橡胶粘结剂压成的气缸垫。

发动机 - 分类

内燃机的分类方法很多,按照不同的分类方法可以把内燃机分成不同的类型,下面让我们来看看内燃机是怎样分类的。

按照进气系统分类
内燃机按照进气系统是否采用增压方式可以分为自然吸气(非增压)式发动机和强制进气(增压式)发动机。汽油机常采用自然吸气式;柴油机为了提高功率有采用增压式的。

按照气缸排列方式分类
内燃机按照气缸排列方式不同可以分为单列式和双列式。单列式发动机的各个气缸排成一列,一般是垂直布置的,但为了降低高度,有时也把气缸布置成倾斜的甚至水平的;双列式发动机把气缸排成两列,两列之间的夹角<180°(一般为90°)称为V型发动机,若两列之间的夹角=180°称为对置式发动机。


按照气缸数目分类
按照气缸数目分类内燃机按照气缸数目不同可以分为单缸发动机和多缸发动机。仅有一个气缸的发动机称为单缸发动机;有两个以上气缸的发动机称为多缸发动机。如双缸、三缸、四缸、五缸、六缸、八缸、十二缸等都是多缸发动机。现代车用发动机多采用四缸、六缸、八缸发动机。

按照冷却方式分类
 内燃机按照冷却方式不同可以分为水冷发动机和风冷发动机。水冷发动机是利用在气缸体和气缸盖冷却水套中进行循环的冷却液作为冷却介质进行冷却的;而风冷发动机是利用流动于气缸体与气缸盖外表面散热片之间的空气作为冷却介质进行冷却的。水冷发动机冷却均匀,工作可靠,冷却效果好,被广泛地应用于现代车用发动机。


按照行程分类
按照行程分类 内燃机按照完成一个工作循环所需的行程数可分为四行程内燃机和二行程内燃机。把曲轴转两圈(720°),活塞在气缸内上下往复运动四个行程,完成一个工作循环的内燃机称为四行程内燃机;而把曲轴转一圈(360°),活塞在气缸内上下往复运动两个行程,完成一个工作循环的内燃机称为二行程内燃机。汽车发动机广泛使用四行程内燃机。

按照所用燃料分类
 内燃机按照所使用燃料的不同可以分为汽油机和柴油机。使用汽油为燃料的内燃机称为汽油机;使用柴油机为燃料的内燃机称为柴油机。汽油机与柴油机比较各有特点;汽油机转速高,质量小,噪音小,起动容易,制造成本低;柴油机压缩比大,热效率高,经济性能和排放性能都比汽油机好。
