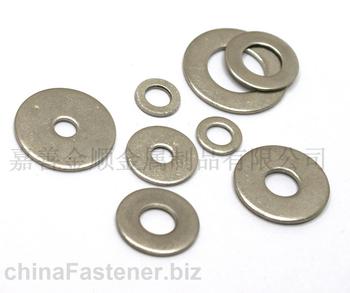

垫圈指垫在被连接件与螺母之间的零件。一般为扁平形的金属环,用来保护被连接件的表面不受螺母擦伤,分散螺母对被连接件的压力。 形状呈扁圆环形的一类紧固件。置于螺栓、螺钉或螺母的支撑面与连接零件表面之间,起着增大被连接零件接触表面面积,降低单位面积压力和保护被连接零件表面不被损坏的作用;另一类弹性垫圈,还能起着阻止螺母回松、防震的作用。
垫圈分为:flat washer平垫圈 和 split washer弹簧垫圈(一般厂家会管washer叫“华司”)二种。
平垫圈一般用在连接件中一个是软质地的,一个是硬质地较脆的,其主要作用是增大接触面积,分散压力,防止把质地软的压坏。而弹簧垫圈的弹簧的基本作用是再螺母拧紧之后给螺母一个力,增大螺母和螺栓之间的摩擦力!材料为65Mn(弹簧钢)、热处理硬度为HRC44~51HRC,经表面氧化处理.
华司,垫圈,介子是一样东东,叫法不同而已. 卡簧是有弹性的垫子或卡 防松垫圈防松垫圈一种防止螺栓松动的垫圈。防松垫圈的工作原理非常简单。它由两片垫圈组成。外侧是带有放射状凸纹面,而内侧为斜齿面。当装配时,内侧斜齿面间相对,外侧放射状 凸纹面与两端接触面成咬合状态,当连接件受到振动,并使螺栓发生松动趋势 时,仅仅允许两片垫圈内侧斜齿面间相对错动,产生抬升张力,从而达到100%的锁紧。
橡胶垫圈的材质通常有NBR(丁腈胶)、SBR(丁苯胶)、HNBR(氢化丁腈胶)、EPDM(三元乙丙胶)、SILICONE(硅胶)、VITON(氟胶)、CR(氯丁胶),FFKM(全氟橡胶)等。
橡胶垫圈的材质选用以NBR丁腈胶的使用最普遍,其性价比最高。 而FFKM全氟橡胶垫圈的使用一般在较尖端领域,如航天火箭领域。因为其价格相当昂贵,但其性能卓越,可以超过许多金属材料。
材料名称 | 化学描述 | 英文缩写 | 英文别名 |
丁腈胶 | 丙烯腈-丁二烯橡胶 | NBR | Buna-N |
氢丁腈胶 | 氢化丙烯腈-丁二烯橡胶 | HNBR | HNBR |
三元乙丙胶 | 乙烯-丙烯-二烯橡胶 | EPDM | EP,EPT,EPR |
氯丁二烯 | 氯丁二烯橡胶 | CR | Neoprene |
硅胶 | 硅树脂橡胶 | WMQ | PVMQ |
氟硅氧烷 | 氟硅酮橡胶 | FVMQ | FVMQ |
丙烯酸酯 | 丙烯酸酯橡胶 | ACM | ACM |
乙烯丙烯酸 | 乙烯-丙烯酸橡胶 | AEM | Vamac |
苯乙烯-丁二烯 | 苯乙烯-丁二烯橡胶 | SBR | SBR |
聚亚安酯 | 聚酯/聚醚氨酯 | AU/Eu | AU/EU |
天然橡胶 | 天然橡胶 | NR | NR |
GB97.1.CATPart GB97.1.SLDPRT 公称尺寸d d1 d2 h 1000个重量(kg)≈ 公称直径(NND) 内径(SD1) 外径(SD2) 厚度(SD) — 5 5.3 10 1 0.443 6 6.4 12 1.6 1.051 弹簧垫圈
8 8.4 16 1.6 1.828 10 10.5 20 2 3.57 12 13 24 2.5 6.27 14 15 28 2.5 8.611 16 17 30 3 11.29 20 21 37 3 17.16 24 25 44 4 32.31 30 31 56 4 53.61 36 37 66 5 92.03
1.C级垫圈没有Ra3.2和去毛刺的要求。 2.C级适用于中等装配系列,A级适用于精装配系列 平垫圈
3. G B848-85主要用于带圆柱头螺钉,其他用于标准六角螺栓,螺钉和螺母。 4.材料力学性能等级:钢 200HV; 奥氏体不锈钢A200。 5.标记示例:标准系列、公称尺寸d=8mm,性能等级为200HV级、不经表面处理的平垫圈:垫圈GB97.1—85 8 200HV
由橡胶圈和金属环整体粘合硫化而成,是用来密封螺纹和法兰连接的密封圆环,
组合垫圈(6张)圆环包括一个金属环和一个橡胶密封垫。金属环防锈处理,橡胶圈一般采用耐油丁腈胶或氟橡胶。组合垫有公制和英制两种尺寸,有标准JB982-77规定组合垫的金属垫加橡胶的组合形式。组合密封垫圈供螺纹管接头及螺塞密封用,它一般和卡套式管接头一起使用,用来堵油口,主要用于液压阀管接头螺纹连接处的端面静密封,适用英国、美国标准英制螺纹和法国、德国标准公制螺纹连接处的端面静密封等。组合密封垫圈根据结构形式可分为A型、B型;根据包胶的不同可分为全包、半包。
