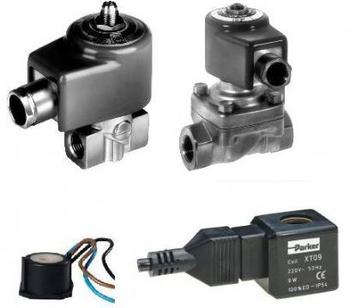

电磁阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
1.电磁阀从原理上分为三大类：
1）直动式电磁阀：工作图
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分步直动式电磁阀：
原理： 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点： 在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：产品数据图
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点： 流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：
直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
3、电磁阀-功能分类
水用电磁阀 大通径燃气电磁阀 蒸汽电磁阀 制冷电磁阀 三通电磁阀
带信号反馈电磁阀 超低温电磁阀 先导式电磁阀 低温电磁阀 燃气电磁阀
脉冲铝合金电磁阀 膜片式电磁阀 消防电磁阀 氨用电磁阀 气体电磁阀
零压启动电磁阀 超高温电磁阀 液体电磁阀 喷泉电磁阀 微型电磁阀
高压活塞电磁阀 内螺纹电磁阀 常闭电磁阀 热水电磁阀 脉冲电磁阀
二位五通电磁阀 液压电磁阀 常开电磁阀 油用电磁阀 直流电磁阀
二位三通电磁阀 耐腐蚀电磁阀 信号电磁阀 进水电磁阀 高压电磁阀
直角脉冲电磁阀 不锈钢电磁阀 法兰电磁阀 塑料电磁阀 防爆电磁阀
可调流量电磁阀 直动式电磁阀 黄铜电磁阀 真空电磁阀
一：适用性
管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。
电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。
流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
注意流量孔径和接管口径；电磁阀一般只有开关两位控制；条件允许请安装旁路管，便于维修；有水锤现象时要定制电磁阀的开闭时间调节。
注意环境温度对电磁阀的影响
电源电流和消耗功率应根据输出容量选取，电源电压一般允许±10%左右，必须注意交流起动时VA值较高。
二、可靠性
电磁阀分为常闭和常开二种；一般选用常闭型，通电打开，断电关闭；但在开启时间很长关闭时很短时要选用常开型了。
寿命试验，工厂一般属于型式试验项目，确切地说我国还没有电磁阀的专业标准，因此选用电磁阀厂家时慎重。
动作时间很短频率较高时一般选取直动式，大口径选用快速系列。
三、安全性
一般电磁阀不防水，在条件不允许时请选用防水型，工厂可以定做。
电磁阀的最高标定公称压力一定要超过管路内的最高压力，否则使用寿命会缩短或产生其它意外情况。
有腐蚀性液体的应选用全不锈钢型，强腐蚀性流体宜选用塑料王（SLF）电磁阀。
爆炸性环境必须选用相应的防爆产品。
四、经济性
有很多电磁阀可以通用，但在能满足以上三点的基础上应选用最经济的产品。
电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
选型依据：
一、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式
1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
二、根据流体参数选择电磁阀的：材质、温度组
1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。
2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。
3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。
4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。
三、根据压力参数选择电磁阀的：原理和结构品种
1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。
2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。
四、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。
五、根据持续工作时间长短来选择：常闭、常开、或可持续通电
1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。
2、要是开启的时间短或开和关的时间不多时，则选常闭型。
3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。
六、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水
1、爆炸性环境：必须选用相应防爆等级的电磁阀(我公司现有：d II BT4、d II CT5、Ex m I/II T4) 。电磁阀
2、当管内流体有倒流现象时，可选择我公司OK71-N、OK72-N系列带止回功能电磁阀。
3、当需要对电磁阀进行现场人工操作时，可选择我公司OK71-S、OK72-S系列带手动功能电磁阀。
4、露天安装或粉尘多场合应选用防水，防尘品种(防护等级在IP54以上)。
5、用于喷泉必须采用潜水型电磁阀(防护等级在IP68以上)。
电磁阀原理图以气动系统为例子说明电磁阀在工业控制中的应用。所谓气动系统，就是以气体为介质的控制系统。气动系统中，这种能源的介质通常就是空气。在真正使用的时候，通常把大气中的空气的体积加以压缩，从而提高它的压力。压缩空气主要通过作用于活塞或叶片来作功。 气动系统中，电磁阀的作用就是在控制系统中按照控制的要求来调整压缩空气的各种状态，气动系统还需要其他元件的配合，其中包括动力元件、执行元件、开关、显示设备及其它辅助设备。动力元件包括各种压缩机，执行元件包括各种气缸。这些都是气动系统中不可缺少的部分。而阀体是控制算法得以实现的重要设备。比如单向阀让压缩空气从压缩机进入气罐，当压缩机关闭时，阻止压缩空气反方向流动；安全阀当储气罐内的压力超过允许限度，可将压缩空气排出；方向控制阀通过对气缸两个接口交替地加压和排气，来控制运动的方向；速度调节阀能简便实现执行元件的无级调速。
各种电磁阀一、电磁阀通电后不工作
检查电源接线是否不良→重新接线和接插件的连接；
检查电源电压是否在±工作范围-→调致正常位置范围；
线圈是否脱焊→重新焊接；
线圈短路→更换线圈；
工作压差是否不合适→调整压差→或更换相称的电磁阀；
流体温度过高→更换相称的电磁阀；
有杂质使电磁阀的主阀芯和动铁芯卡死→进行清洗,如有密封损坏应更换密封并安装过滤器；
液体粘度太大，频率太高和寿命已到→更换产品。
二、电磁阀不能关闭
主阀芯或铁动芯的密封件已损坏→更换密封件；
流体温度、粘度是否过高→更换对口的电磁阀；
有杂质进入电磁阀产阀芯或动铁芯→进行清洗；
弹簧寿命已到或变形→更换；
节流孔平衡孔堵塞→及时清洗；
工作频率太高或寿命已到→改选产品或更新产品。
三、其它情况
内泄漏→检查密封件是否损坏，弹簧是否装配不良；
外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件；
通电时有噪声→头子上坚固件松动，拧紧。电压波动不在允许范围内，调整好电压。铁芯吸合面杂质或不平，及时清洗或更换
