储罐

储罐简介：

英文翻译：tank 用于储存液体或气体的钢制密封容器即为钢制储罐，钢制储罐工程是石油、化工、粮油、食品、消防、交通、冶金、国防等行业必不可少的、重要的基础设施，我们的经济生活中总是离不开大大小小的钢制储罐，钢制储罐在国民经济发展中所起的重要作用是无可替代的。

储罐分类

由于储存介质的不同，储罐的形式也是多种多样的。
按位置分类：可分为地上储罐、地下储罐、半地下储罐、海上储罐、海底储罐等。
按油品分类：可分为原油储罐、燃油储罐、润滑油罐、食用油罐、消防水罐等。
按用途分类：可分为生产油罐、存储油罐等。
按形式分类：可分为立式储罐、卧式储罐等。
按结构分类：可分为固定顶储罐、浮顶储罐、球形储罐等。
按大小分类： 100m3以上为大型储罐，多为立式储罐； 100m3 以下的为小型储罐，多为卧式储罐。

储罐材料

储罐工程所需材料分为罐体材料和附属设施材料。罐体材料可按抗拉屈服强度（б s ）或抗拉标准强度（б b ）分为低强钢和高强钢，高强钢多用于 5000m 3 以上储罐；附属设施（包括抗风圈梁、锁口、盘梯、护栏等）均采用强度较低的普通碳素结构钢，其余配件、附件则根据不同的用途采用其它材质。制造罐体常用的国产钢材有 20 、 20R 、 16Mn 、 16MnR 以及 Q235 系列等

储罐结构

目前我国使用范围最广泛、制作安装技术最成熟的是拱顶储罐、浮顶储罐和卧式储罐

拱顶储罐的构造

 拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用最为广泛，最常用的容积为 1000 -10000m 3 ，目前，国内拱顶储罐的最大容积已经达到 30000m 3 。
        罐底：罐底由钢板拼装而成，罐底中部的钢板为中幅板，周边的钢板为边缘板。边缘板可采用条形板，也可采用弓形板。一般情况下，储罐内径＜ 16.5m 时，宜采用条形边缘板，储罐内径≥ 16.5m 时，宜采用弓形边缘板。
        罐壁：罐壁由多圈钢板组对焊接而成，分为套筒式和直线式。
        套筒式罐壁板环向焊缝采用搭接，纵向焊缝为对接。拱顶储罐多采用该形式，其优点是便于各圈壁板组对，采用倒装法施工比较安全。
        直线式罐壁板环向焊缝为对接。优点是罐壁整体自上而下直径相同，特别适用于内浮顶储罐，但组对安装要求较高、难度亦较大。
        罐顶：罐顶有多块扇形板组对焊接而成球冠状，罐顶内侧采用扁钢制成加强筋，各个扇形板之间采用搭接焊缝，整个罐顶与罐壁板上部的角钢圈（或称锁口）焊接成一体。

浮顶储罐的构造

 浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。浮顶随罐内介质储量的增加或减少而升降，浮顶外缘与罐壁之间有环形密封装置，罐内介质始终被内浮顶直接覆盖，减少介质挥发。
        罐底：浮顶罐的容积一般都比较大，其底板均采用弓形边缘板。
        罐壁：采用直线式罐壁，对接焊缝宜打磨光滑，保证内表面平整。浮顶储罐上部为敞口，为增加壁板刚度，应根据所在地区的风载大小，罐壁顶部需设置抗风圈梁和加强圈。
        浮顶：浮顶分为单盘式浮顶、双盘式浮顶和浮子式浮顶等形式。
        单盘式浮顶：由若干个独立舱室组成环形浮船，其环形内侧为单盘顶板。单盘顶板底部设有多道环形钢圈加固。其优点是造价低、好维修。
        双盘式浮顶：由上盘板、下盘板和船舱边缘板所组成，由径向隔板和环向隔板隔成若干独立的环形舱。其优点是浮力大、排水效果好。

内浮顶储罐的构造

 内浮顶储罐是在拱顶储罐内部增设浮顶而成，罐内增设浮顶可减少介质的挥发损耗，外部的拱顶又可以防止雨水、积雪及灰尘等进入罐内，保证罐内介质清洁。这种储罐主要用于储存轻质油，例如汽油、航空煤油等。内浮顶储罐采用直线式罐壁，壁板对接焊制，拱顶按拱顶储罐的要求制作。目前国内的内浮顶有两种结构：一种是与浮顶储罐相同的钢制浮顶；另一种是拼装成型的铝合金浮顶。

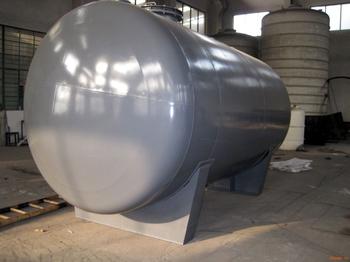

卧式储罐的构造

卧式储罐的容积一般都小于 100m3 ，通常用于生产环节或加油站。卧式储罐环向焊缝采用搭接，纵向焊缝采用对接。圈板交互排列，取单数，使端盖直径相同。卧式储罐的端盖分为平端盖和碟形端盖，平端盖卧式储罐可承受 40kPa 内压，碟形端盖卧式储罐可承受 0.2Mpa 内压。地下卧式储罐必须设置加强环，加强还用角钢煨制而成。

储罐的基础

1、储罐基础形式：通常有护坡式基础、环墙式基础、外环墙式基础三种基础形式。
2、储罐基础选型：
       当地基土层能满足承载力设计值和沉降差的要求且场地不受限制时，宜采用护坡式或外环墙式基础；
       当地基土层不能满足承载力设计值要求、但沉降量不超过允许值时，可采用环墙式或外环墙式基础；
       当地基土层为软土层时，宜对地基处理后再采用外环墙式基础；
       当场地受限时，可采用环墙式基础。
3、储罐基础施工：
       土方开挖：基坑夯实；
       钢筋混凝土与砖石工程：（略）；
       土方回填：机械夯实，回填土层大于 500mm ；
       砂垫层：选用中、粗砂，铺设厚度 200~ 250mm ，用平板振荡器洒水夯实；
       沥青砂垫层：选用中、粗砂和 60 号甲道路石油沥青加热制成沥青砂，分层分块铺设平整，其厚度为 80~ 100mm ，储罐基础顶面由中心向四周的坡度为 15~35‰；
       护坡施工：储罐进行水压试验之后进行护坡施工，护坡宽度为 800~ 1000mm 。护坡与储罐底板之间采用沥青玛蹄脂填塞。
       储罐基础设计与施工过程中请认真参阅 SH/T3083-1997 《石油化工钢储罐地基处理技术规范》和 SH3086-1995 《石油化工钢储罐地基与基础设计规范》

储罐附件

盘梯（或直梯）：带休息平台，宽度为 650mm ，逆时针旋转。罐顶设有防滑踏步。
护栏：高度为 800~ 1000mm 。
天桥：用于罐间连接，宽度为 650mm 。
人孔：常用有三种规格： DN500 、 DN600 、 DN750 。
透光孔：常用规格： DN500 。
清扫孔或排污孔：轻质油用排污孔，重油用清扫孔。有 DN50 、 DN80 、 DN100 三种型号。
量油孔：常用规格： DN150 。
放水管和自动切水器：
进出口接合管：
