外部参照：插入—外部参照（大型的公司用的较多，适合整体控制）

OLE对象的使用：

光栅图像：图像的调入和修改

autocad安装目录sampledesigncenter：设计中心的使用

点的过滤，相当于提取·X即过滤X

备份文件的使用：将扩展名改为.dwg

工具—选项----打开和保存----安全选项可对文件进行加密保存为2004的格式才有密码

展开图的绘制：将一个图形展开。

相贯线的绘制：两实体相交时所共有的线段

透视图的绘制：平行线的关系——发散投影——交与一点，可以画出透视图

快捷键的制作：

格式：快捷键字母或数字或两者组合，*，英文命令的全称

例如：

1,*lime：表示输入“1”可绘制直线

2,*circle表示输入“2”可绘制圆

sj,*mline表示sj可以绘制多线

以上内容的输入：工具菜单——自定义——编辑自定义文件——程序参数，在此文件中增加以上格式的控制操作文本，设置完成后，关闭AutoCAD，重新打开程序时就可起作用。

文件大小方面:同一图形，2004的版本画图可比2002的版本缩小30%

一些基本尺寸的转换：

1英寸(1in)=25.4mm

1英尺(1ft)=30.5cm

1码(1yd)=0.914m

1英里(1mile)=1.61km

1国际海里(1nmile)=1852m

文字线型的制作

AutoCAD8.0的时候就有这项功能。

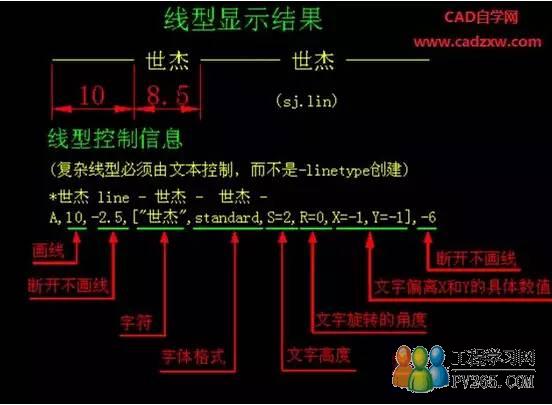

线型控制信息：（如图）

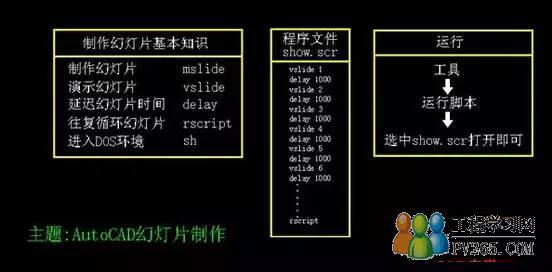

幻灯片的制作：（如图）

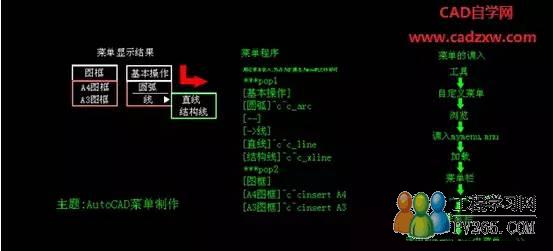

菜单的制作：（如图）

浮动工具条的制作：

用户定义——用户定义的按钮——进行设置即可。

图标的制作：

任意工具栏——单击右键——自定义——想制作或者想修改某工具的图标直接点击一下即可。

常用的系统变量及功能

1、pickbox 和 cursorsize：这二个变量用于控制十字光标和拾取框的尺寸，绘图时可以适当修改其大小以适应我们的视觉要求。pickbox 缺省值为3，取值范围为0～32767；cursorsize 缺省值为5，取值范围为1～100。

2、aperture: 用于控制对象捕捉（Object SNAP）靶区大小，在进行对象捕捉时，其取值越大，就越可以在较远的位置捕捉到对象，当图形线条较密时，应设置得小一些；反之，设置得大一些方便操作。缺省值为10，取值范围为1～50。

3、ltscale 和 celtscale：全局线型比率因子和局部线型比率因子，用于控制非连续线型的输出比率（即短线的长度和空格的间距），该变量的值越大，间距就越大。其中，ltscale对所有的对象有效，celtscale只对新对象有效。对于某一对象来说：线型比率=ltscale＊celtscale。这二个变量的缺省值均为1，取值为正实数。

4、surftab1 和 surftab2：用于控制三维网格面的经、纬线数量，该值越大，图形的生成线越密，显示就越精确。缺省值为6，取值范围为2～32766。

5、isolines: 三维实体显示分格线控制，其值越大，分格线越多，显示越精确。缺省值为4，取值范围为0～2047。

6、facetres: 用于控制三维实体在消隐、渲染时表面的棱面生成密度，其值越大，生成的图像越光滑。缺省值为0.5，取值范围为0.01～10。

注意： isolines、facetres的值取得太大时，图形生成、消隐或渲染所用的时间就会越长。

系统变量为QTEXTMODE：

类型：整数

保存位置：图形

初始值：0

控制文字如何显示。0－关闭“快速文字”模式；显示字符；1－打开“快速文字”模式；显示文本外框代替文字。
