如果A、B两点相距不远，且高差不大，则安置一次水准仪，就可以测得高差hAB。此时B点高程为：

当架设一次水准仪需要测量多个前视点B1，B2，…，Bn的高程时，采用视线高程计算这些点的高程就非常方便。设水准仪对竖立在B1，B2，…，Bn点上的水准尺读数分别为b1，b2，…，bn时，则高程计算公式为：

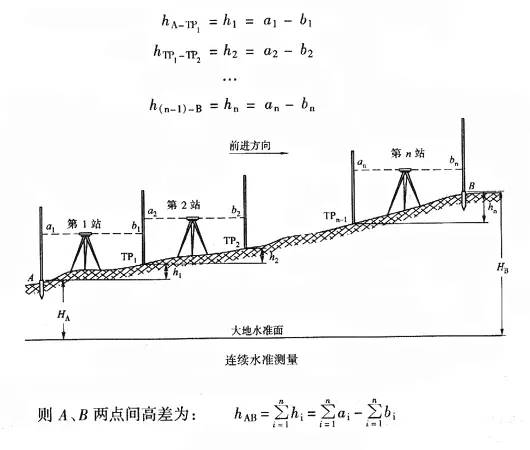

如果A、B两点相距较远或高差较大，安置一次仪器无法测得其高差时，就需要在两点间增设若干个作为传递高程的临时立尺点，称为转点(简称TP点)，如图中的TP1，TP 2，…点，并依次连续设站观测，设测得的各站差为：

六、保养与维修

1．水准仪是精密的光学仪器，正确合理使用和保管对仪器精度和寿命有很大的作用；

2．避免阳光直晒，不许可证随便拆卸仪器；

3．每个微调都应轻轻转动，不要用力过大。镜片、光学片不准用手触片；

4．仪器有故障，由熟悉仪器结构者或修理部修理；

5．每次使用完后，应对仪器擦干净，保持干燥。

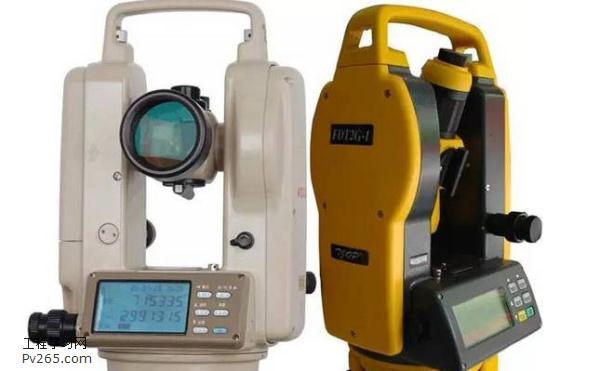

经纬仪

一、经纬仪

经纬仪是测量工作中的主要测角仪器。由望远镜、水平度盘、竖直度盘、水准器、基座等组成。

测量时，将经纬仪安置在三脚架上，用垂球或光学对点器将仪器中心对准地面测站点上，用水准器将仪器定平，用望远镜瞄准测量目标，用水平度盘和竖直度盘测定水平角和竖直角。按精度分为精密经纬仪和普通经纬仪；按读数设备可分为光学经纬仪和游标经纬仪；按轴系构造分为复测经纬仪和方向经纬仪。此外，有可自动按编码穿孔记录度盘读数的编码度盘经纬仪；可连续自动瞄准空中目标的自动跟踪经纬仪；利用陀螺定向原理迅速独立测定地面点方位的陀螺经纬仪和激光经纬仪；具有经纬仪、子午仪和天顶仪三种作用的供天文观测的全能经纬仪；将摄影机与经纬仪结合一起供地面摄影测量用的摄影经纬仪等。

DJ6经纬仪是一种广泛使用在地形测量、工程及矿山测量中的光学经纬仪。主要由水平度盘、照准部和基座三大部分组成。

1、基座部分
用于支撑基照准部，上有三个脚螺旋，其作用是整平仪器

2、 照准部
照准部是经纬仪的主要部件，照准部部分的部件有水准管、光学对点器、支架、横轴、竖直度盘、望远镜、度盘读数系统等。

3、度盘部分
DJ6光学经纬仪度盘有水平度盘和垂直度盘，均由光学玻璃制成。水平度盘沿着全圆从0°～360°顺时针刻画，最小格值一般为1°或30′。

二、经纬仪的安置方法

1）三脚架调成等长并适合操作者身高，将仪器固定在三脚架上，使仪器基座面与三脚架上顶面平行。

2）将仪器舞摆放在测站上，目估大致对中后，踩稳一条架脚，调好光学对中器目镜（看清十字丝）与物镜（看清测站点），用双手各提一条架脚前后、左右摆动，眼观对中器使十字丝交点与测站点重合，放稳并踩实架脚。

3）伸缩三脚架腿长整平圆水准器。

2/5 首页上一页12345下一页尾页
