≤30mm/s，在二次沉淀池中≤20mm/s；

5.排泥管下端距池底≤0.2m，管上端超出水面≥0.4m；

6.浮渣挡板距集水槽0.25-0.5m，高出水面0.1-0.15m，淹没深度0.3-0.4m。

平流式沉淀池设计数据

1.长宽比以3-5为宜；

2.长与有效水深比一般采用8-12；

3.池底纵坡一般采用0.01-0.02，机械刮泥时不小于0.005；

4.初次沉淀池最大水平流速为7mm/s，二次沉淀池为5mm/s；

5.进出口处挡板位置

1）高出池内水面0.1-0.15m；

2）进出挡板淹没深度一般为0.5-1.0m；

3）出口挡板淹没深度一般为0.3-0.4m；

4）挡板距进水口0.5-1.0m，距出水口0.25-0.5m；

6.非机械刮泥时，缓冲层高度0.5m，机械刮泥时，缓冲层上缘宜高出刮泥板0.3m；

7.刮泥机行进速度一般为0.6-0.9m/min；

8.排泥管直径为<200mm；

9.入口整流墙的开孔总面积为过水断面的6%-20%；

10.出水锯齿形三角堰，水面宜位于齿高的1/2处。

17、沉砂池

1.一般规定

1）沉砂池去除对象是密度为2.65/cm3，粒径在0.2mm以上的砂粒；

2）城市污水沉砂量可按106m3污水沉砂15-30m3计算，其含水率为60%，其密度为1500kg/m3；

3）砂斗容积应按2天内沉砂量计算，斗壁与水平倾斜角不小于55°；

4）人工排沙管直径≥200mm；

5）沉砂池超高不宜<0.3m；

6）沉砂池个数或分格数不应少于2。

2.平流式沉砂池设计数据

1）最大流速0.3m/s，最小流速0.15m/s；

2）最大流量时停留时间一般为30-60s；

3）有效水深一般为0.25-1m；

4）每格宽度不小于0.6m；

5）池底坡度0.01-0.02。

3.竖流式沉砂池设计数据

1）最大流速为0.1m/s，最小流速为0.02m/s；

2）进水中心管最大流速0.3m/s；

3）流量最大时停留时间一般为30-60s。

4.曝气沉砂池设计数据

1）水平流速为0.1m/s；

2）旋流速度为0.25-0.3m/s；

3）流量最大时停留时间为1-3min；

4）有效水深2-3m；

5）曝气量为0.1-0.2m3空气/m3污水；

6）宽深比1-2；

7）长宽比可达5；

8）空气扩散装置距池底0.6-0.9m。

5.涡流式沉砂池设计数据

1）水力叶面负荷约200m3/(h?m2)；

2）水力停留时间为20-30s；

3）进水渠道流速

a.流量最大时的40%-80%时为0.6-0.9m/s；

b.流量最小时>0.15m/s；

c.流量最大时≤1.2m/s。

4）进水渠道直段长度为宽度的7倍且不应<4.5m；

5）出水渠道宽度为进水渠道的2倍；

6）出水渠道与进水渠道夹角>270°；

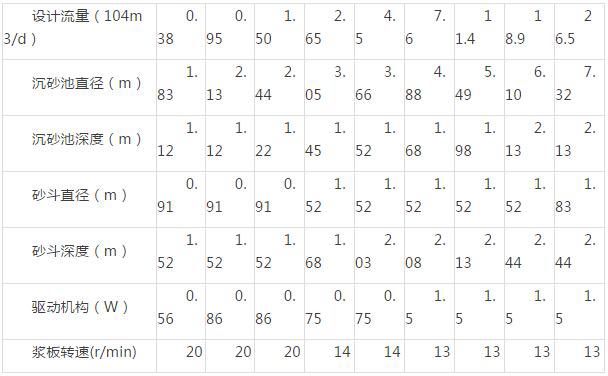

7）沉砂池规格

污泥泵比进水泵小，一般80%回流到调节池一般进水的60%左右。

空气干管和主干管的经济流速可采用10~15m/s；通向扩散装置的空气竖管和支管，其经济流速一般采用4~5m/s；空气管道的压力损失一般控制在1.0m以内，其中，空气管道的总压力损失控制在0.5m以内。由于扩散装置在使用过程中容易堵塞，故设计中一般规定空气通过扩散装置的阻力损失为0.5~0.6m，对竖管或穿孔管可酌情减少。————（《污水处理构筑物设计与计算》P99工大出版社韩洪军主编）

另：

空气管道和空气扩散装置的压力损失，一般控制在14.7kPa(1.5m)以内，其中空气管道总损失控制在4.9kPa(0)以内，空气扩散装置的阻力损失为4.9~9.8kPa（0.5~1.0m）。——排水工程第四版P175

一般的给水管道，d为100~200毫米，经济流速为0.6~1.0米/秒；d为200~400毫米，经济流速为1.0~1.4米/秒；压力钢管约为3~4米/秒，甚至5~6米/秒。仅供参考。
