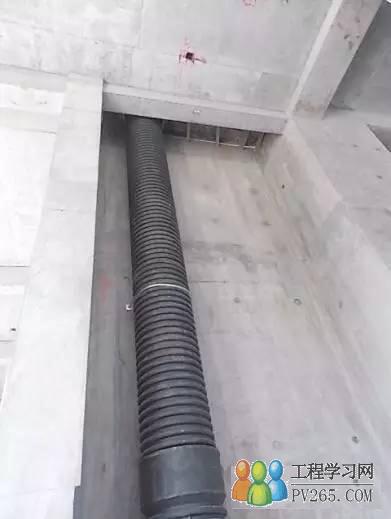

室内垂直垃圾清理通道


   五、砌体结构综合排布、机械切割及自卸运输技术

传统砌体工程施工，当放完墙体边线、门、窗、洞口边线与建筑1m线等主要控制线后，由砌体施工人员现场直接排砖砌筑施工，砌块采用瓦刀、电锯随意切割，造成砌块浪费，施工质量不易保证。砌块由材料堆放场地倒运至施工作业面，采用人工搬运的形式，易造成砌块破损浪费。

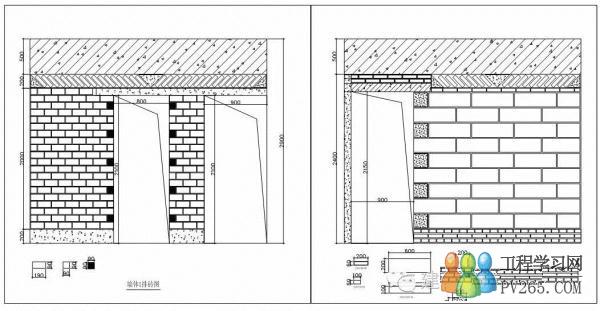

为控制砌体施工质量，避免材料浪费，砌体排砖采用CAD软件绘制技术，施工前对现场结构实测实量后对图纸二次深化设计，画出每一面墙的排砖图，并标出标准砖及非标准砖的尺寸。

同时场内设置统一的砌块加工场，对所用砌块进行集中预先定尺加工。现场砌筑作业中，加气块、混凝土预制块均已定尺定形状加工完成，现场按照排砖深化图纸拼砌作业，砌筑速度快、施工效率高，同时现场干净整洁，基本没有废弃砖渣和落地灰。

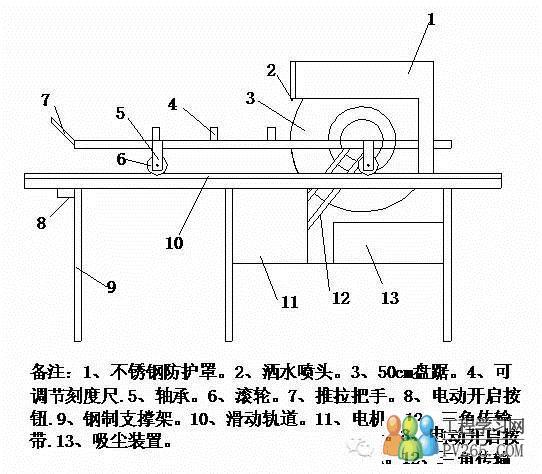

可调节切割机立面配置图

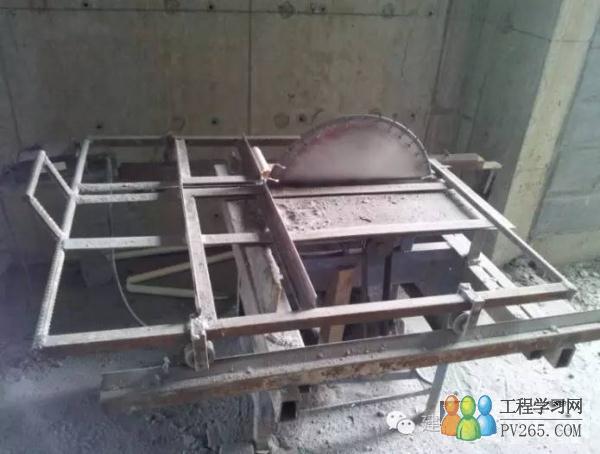

可调节砌块切割机

另外，对于砌块材料的倒运，采用可整体卸料的手扶推车。运输车根据现场斗车改良，由施工现场相同斗车车轮另加钢骨架焊接制作，工人进行砌块运输作业时可直接将砌块整体由堆料场倒运至施工电梯口→施工电梯→砌筑作业面，整体装卸，不用一块一块的搬运，使用简单、方便，减少砌块在搬运过程中损坏。

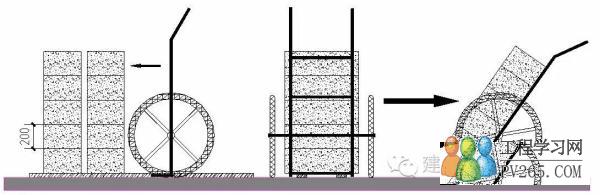

自卸推车操作示意图

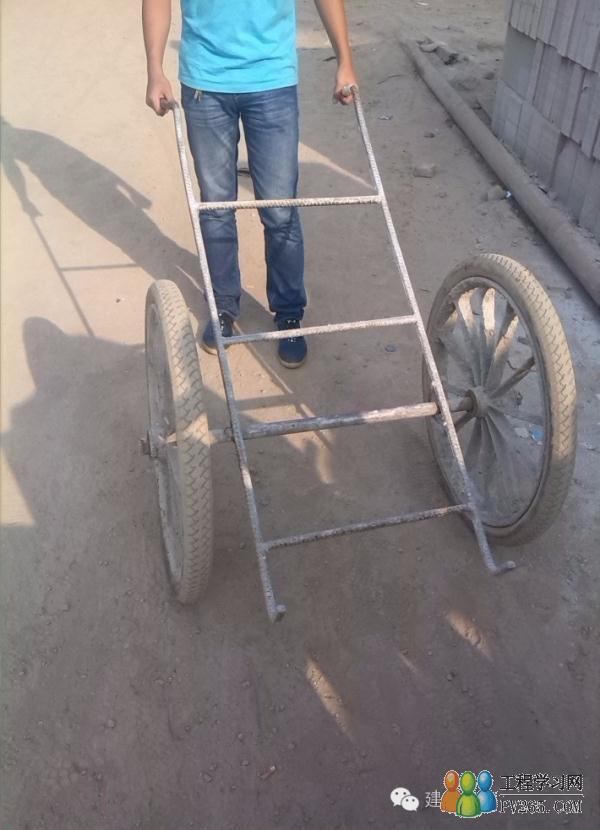

自卸手扶推车
