8.2.2西门子611A主轴驱动系统的连接

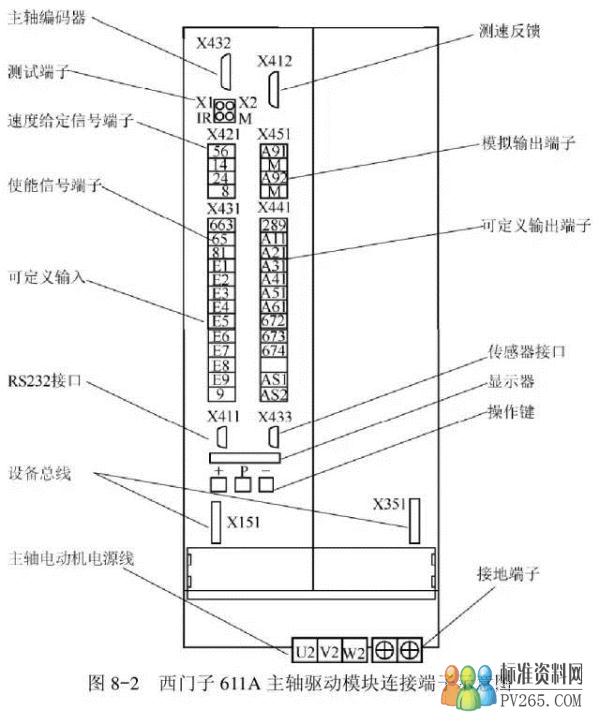

　　西门了6ma系列主轴驱动模块与外部连接的信号连接端了位于驱动模块正面的控制模块上，如图8-2所示。具体的连接详述如下:

　　1.主轴电动机电枢连接

　　主轴电动机电枢连接端了位于主轴驱动模块的下方。在安装、调试、检修时需要注意保证驱动模块的U2/V2/W2与电动机的UN/W一一对应，防止出现电动机“相序”的错误。

　　2.驱动使能与可定义输入的连接

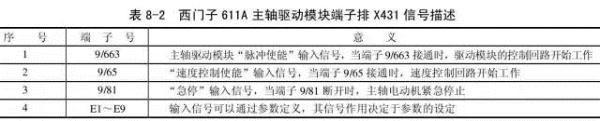

　　端了排X431连接驱动使能输入和可定义的输入。表8-2是对端了排X431信号的描述。

　　3.速度给定信号的连接

　　速度给定信号连接到端了排X421。端了排X421信号描述见表8-30。

　　4.模拟量输出的连接

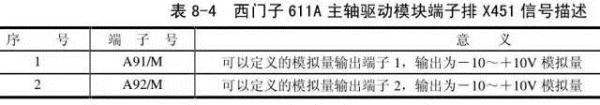

　　模拟量输出通过端了排X451连接。端了排X451信号描述见表8-40。

　　5.测速反馈信号接口

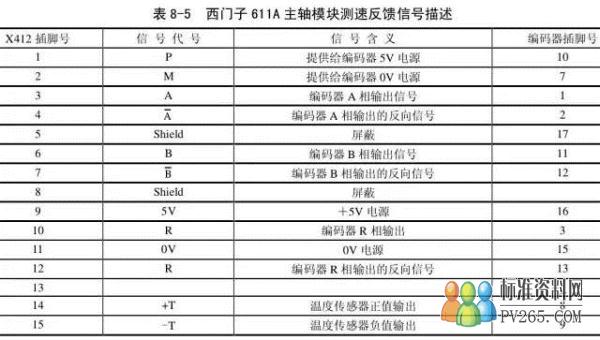

　　接口X412连接主轴电动机的测速反馈，其信号描述见表8-5。

　　8.2.3西门子611A主轴驱动系统的报警显示信息

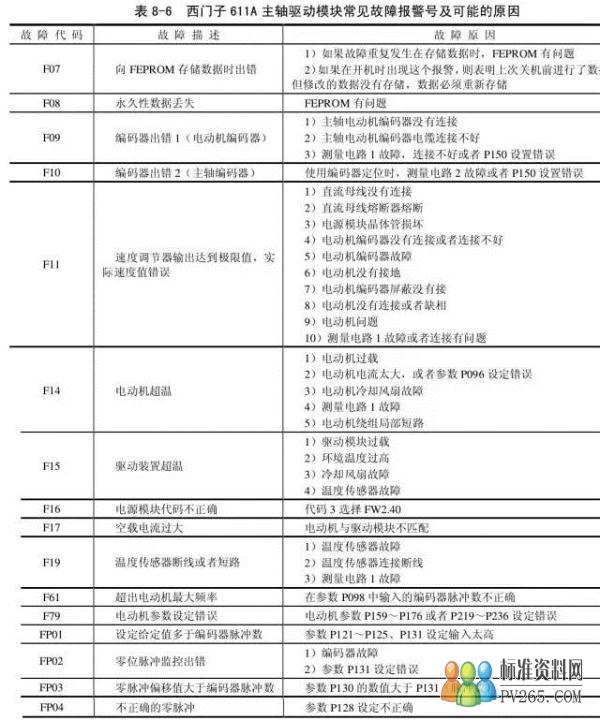

　　西门了611A主轴驱动系统出现故障时往往在控制模块的液晶显示器上显示故障代码，报警代码在液晶显示器的后4位显示。发生故障时，显示器的右边第4位显示“F"，右边第3位、第2位显示报警号代码，右边第1位显示“二”符号时，代表驱动装置存在一个故障;显示“三”符号时，代表驱动装置存在多个报警，这时可以通过主轴驱动模块操作面板上的“ ”键，查看其他报警代码。西门了611A主轴驱动装置常见的报警号以及可能的原因见表8-6。
