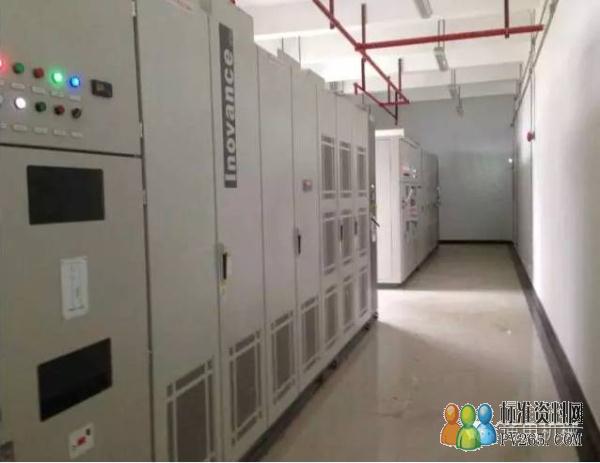

02 变频器输入端加装EMI滤波器,可以有效抑制变频器对电网的传导干扰,加装输入交流和直流电抗器,可以提高功率因数,减小谐波污染,综合效果好。在某些电机与变频器之间距离超过100m的场合,需要在变频器侧添加交流输出电抗器,解决因为输出导线对地分布参数造成的漏电流保护和减少对外部的辐射干扰。一个行之有效的方法就是采用钢管穿线或者屏蔽电缆的方法,并将钢管外壳或者电缆屏蔽层与大地可靠连接。值得注意的是在不添加交流输出电抗器时,如果采用钢管穿线或者屏蔽电缆的方法,增大了输出对地的分布电容,容易出现过流。当然在实际应用中一般采取其中的一种或者几种方法。 工况环境 变频器实际应用中,由于国内客户除少数有专用机房外,大多为了降低成本,将变频器直接安装于工业现场。工作现场一般有灰尘大、温度高、湿度大的问题,还有如铝行业中有金属粉尘、腐蚀性气体等等。因此必须根据现场情况做出相应的对策。 01 变频器应该安装在控制柜内部。 02 变频器最好安装在控制柜内的中部;变频器要垂直安装,正上方和正下方要避免安装可能阻挡排风、进风的大元件。 03 变频器上、下部边缘距离控制柜顶部、底部、或者隔板、或者必须安装的大元件等的最小间距,应该大于300mm。 |
