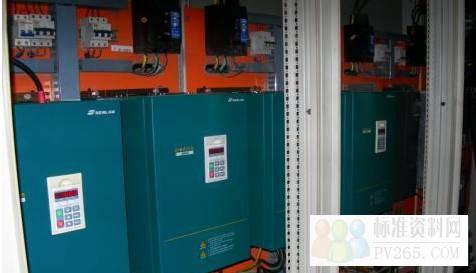

变频器的功能

控制电机是根本

功率变变小意思

速度省电两不误

电压波动走稳步

电网冲击减到无

平滑调速真享受

上下左右任你调

设备寿命得提高

工艺优化更安全

一体系统真效率

变频器的端口

主回路端口

电源输入端口 三相 R,S,T,(L1,L2,L3) 单相 R,N(L1 ， N)

输出端口     接电动机，U,V,W,（T1，T2，T3）

※输入有三相和单相，但是输出一定是三相

直流电抗接入端接入直流电抗器，无电抗器时将端口俩端短接，符号随变频器而定。制动单元或制动电阻接入端口外接制动单元或外接制动电阻，具体接法见变频器。 控制回路端口数字量输入端口（一般的 1KW 以上的都是固定端口，和多功能端口是分开的，脉冲量输出有的在固定 端口，有的在多功能端口）

A ． 固定功能端口：一般为：正转，反转，停止，点动，复位，等

B ． 多功能端口：端口功能不固定，有端口相对应的参数和功能设定值决定。

C ． 脉冲量输入端口：可以是固定端口，也可以是多功能端口参数设定值决定，专 门用于输入脉冲信号。 例如：三菱， STF----- 正转启动， STR----- 反转启动（为固定功能端口） （ SINK(PNP) 漏型开关公共端接负，负载端接正就是漏型： SOURCE （ NPN ）源型开 关公共端接正，负载端接负就是源型）

开关量的接入，a，继电器接入（触点，按钮，开关），b晶体管接入（接近开关，光电开关，PLC等）接近开关盒光电开关必须是NPN型的开关，接近开关三根线，正接着正，负接负，IN接开关量接入端

模拟量输入端口电压，电流

模拟量输入端口主要是输入模拟量信号（电压或电流）作为变频器的外部频率给定，并通过调节给定信号的大小来调节变频器的输出频率。

通信输入接口一般都是RS485的标准接口

通信接口：是变频器与上位机（PC,PLC,工控机，单片机）进行的通信物理接口，一般为RS-485标准接口，上位机可以通过串行通讯方式对变频器进行频率设定，运行控制，参数修改和状态监控等操作。

多功能输出端口（继电器输出端口，光电耦合输出端口，模拟量输出端口，数字 量输出端口）

A ，输出类型：（继电器输出，晶体管输出，模拟量输出，脉冲信号输出。）

B ，输出功能：（报警输出，状态信号输出，测量信号输出）

频率给定方式选择

面板操作给定

输入端子给定

变频器的运动控制 正反转的功能控制操作面板控制：通过操作键盘上的运行键，正转，反转，停止键直接控制变频器的运转，其特点是操作方便，一般在简单机械及小功率变频器上应运较多。

输入端口控制：

二线制：用开关来控制正反转。一种是K1接通正转，K2接通反转。另一种方式：K1是运行开关，只有K1接通时，才可以运转，K2闭合正转，断开反转。是俩跟线的输入。

三线制：当K接通时，SB1按下，开始正转，放开了，继续正转。当SB2按下，电机停止，当，再次按下SB1时电机开始反转，松开按钮，继续反转，知道按下SB2才可以停止。

变频器的运动控制 点动功能设置多段速运行功能：在部分生产机械控制中，不同的工艺段需要不同的转速，

为此，变频器可以预先设置多种运行频率，以满足生产工艺的需求，

这种控制功能称作多段速运行功能。 所有的变频器都设置了多段速运行功能，而且基本上都是通过多功能端口的通断组合来进行多段速运行控制。

变频器进行多段速运行必须对多功能端口进行多段速运行设置，对每段频率进行设置，部分变频器换可以对每段的加减速时间设置。

二个端口可以组成3段速，三个端口可以组成7段多段速，

四个端口可以组成15段速。 1/2 12下一页尾页
