尺寸的设计

我们选定元件之后，通过测量，知道了元件整体尺寸。7*18毫米 36毫米‘ 72毫米=234毫米。元件之间需要留出走线的位置，开关分成两部分，走线的位置留一个空位就可以了，也就是大约20毫米。另外开关两侧需要留出安装位置和操作空间，一边留出50毫米就可以了，这样箱子的宽度就可以计算出来了：234 20 100=354毫米。我们把箱子的大小定为354毫米。

箱子高度我们通过测量开关，按照以上的方式计算，箱子的整体高度可以定在220毫米。

箱子的厚度不能太厚，因为是暗装，只要元件可以放下，有足够的安全空间就可以了。我们把箱子的厚度定为100毫米。

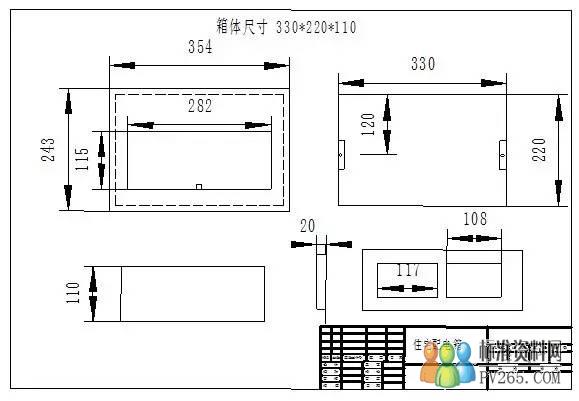

这样箱子的尺寸就出来了，为：354（宽）*220（高）*110(厚)。

右边开孔尺寸：108毫米，作为6路回路操作窗口。

左边开孔尺寸：117毫米，作为进线总开关和漏电保护器以及备用回路操作窗口。

箱内开关支架的设计

为了使开关更牢靠的安装在箱体内，我们用标准尺寸的轨道做了一个支架。

元件安装轨道

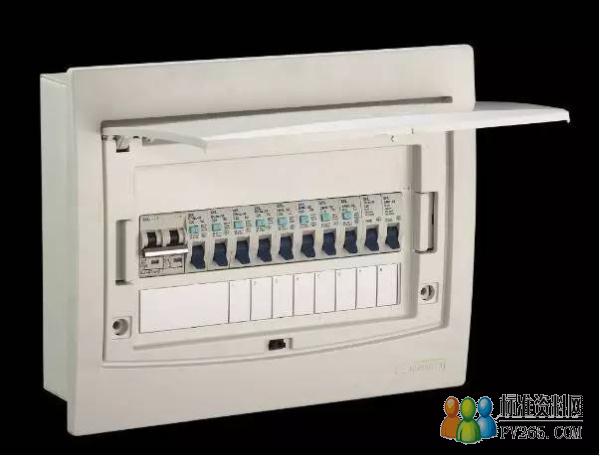

（实例成品图）

③ 箱内主要电器元件及其保护功能

隔离电器

用作户外电源进住宅的进线主开关。家庭或类似场所使用的配电箱，属非熟练人员使用的组合电器，因此主开关应采用具有明显隔离断口或者明显隔离指示的隔离电器。当发生电气故障时，只要分断隔离电器，用户端就与电源切断，此时即使是非熟练人员也可安全地修理电器设备。

微型断路器(MCB)

用作进线主开关或出线分开关、对配电线路提供过载和短路保护。是建筑电气终端配电装置中使用最广泛的一种终端保护电器。 MCB虽然是一种终端电器。但它量大面广，若选用了不合适的MCB，造成的损失也是惨重的。

漏电保护器

漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上。

低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。家庭选用的漏电保护器应为接触带电体保护的动作电流值为30mA，0.1s内动作。

绝缘导线

导线用采用硬质塑料护套线，此照明箱选择BV4平方线。

④ 照明配电箱的应用与安全可靠性问题

作为终端配电设备的照明配电箱用量大，其安全可靠性问题关系到千家万户，所以选用时应十分慎重。

选用合格正品

时下照明配电箱市场存在不少杂牌的伪劣产品，箱体线路短路爆炸或出现其他电气故障而直接影响生活和工作的情况时有发生。

所以应选用合符国家标准的合格正品，箱内电器元件要与受控用电设备相适应并具有完善的保护功能这是重要的一环。 2/3 首页上一页123下一页尾页
