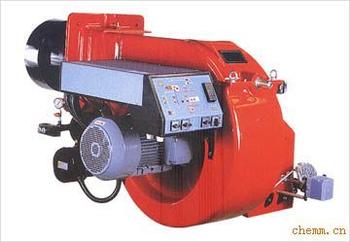

将燃料与空气合理混合,使燃料稳定着火和完全燃烧的设备。燃烧器用于燃烧煤粉、液体燃料和气体燃料的锅炉和工业炉等。燃煤的小型锅炉一般采用层燃方式,不需燃烧器。燃烧器按所燃燃料的不同可分为煤粉燃烧器、油燃烧器和气体燃烧器3类。
1、送风系统
燃烧器作为一种自动化程度较高的机电一体化设备,从其实现的功能可分为五大系统:送风系统、点火系统、监测系统、燃料系统、电控系统。
送风系统的功能在于向燃烧室里送入一定风速和风量的空气,其主要部件有:壳体、风机马达、风机叶轮、风枪火管、风门控制器、风门档板、凸轮调节机构、扩散盘。
2、点火系统
点火系统的功能在于点燃空气与燃料的混合物,其主要部件有:点火变压器、点火电极、电火高压电缆。火焰长度、锥角、形状可按用户要求设计。
3、监测系统
监测系统的功能在于保证燃烧器安全、稳定的运行,其主要部件有火焰监测器、压力监测器、温度监测器等。
4、燃料系统
燃料系统的功能在于保证燃烧器燃烧所需的燃料。燃油燃烧器的燃料系统主要有:油管及接头、油泵、电磁阀、喷嘴、重油预热器。燃气燃烧器主要有过滤器、调压器、电磁阀组、点火电磁阀组然、燃料蝶阀。
5、电控系统
电控系统是以上各系统的指挥中心和联络中心,主要控制元件为程控器,针对不同的燃烧器配有不同的程控器,常见的程控器有:LFL系列、LAL系列、LOA系列、LGB系列,其主要区别为各个程序步骤的时间不同。
燃烧器也叫燃烧机,按照燃料可分为燃油燃烧器和燃气燃烧器;按照使用对象分为窑炉燃烧器和锅炉燃烧器;按照应用领域可分为工业用燃烧器、民用燃烧器及特种燃烧器。其中燃油燃烧器分为轻油(如柴油)和重油燃烧器(如废机油),燃气燃烧器分为天然气燃烧器、液化气燃烧器、城市煤气燃烧器、沼气燃烧器等。我们平常所说的燃烧器指的是锅炉燃烧器。
工业燃烧器
俗称烧嘴,种类规格型式很多,有燃油、燃气(煤气)、燃煤(煤粉/水煤浆)几大类别。应用领域很广,在需要使燃料燃烧以加热物料或反应的工业场合都需要用燃烧器。
燃烧机又称一体化燃烧器,以燃油和燃气为主。一般应用在中小型燃料锅炉、燃料热风机、烘(烤)箱和小型燃料加热炉上。
工业燃烧器(烧嘴)增加配置后可实现燃烧机的功能,但燃烧机在很多工业场合不能满足燃料燃烧加热或反应的要求。二者的区别见词条“烧嘴”。
广义上来说,民用灶具、打火机、喷灯、发动机中的喷燃装置等都属于民用燃烧器和特种燃烧器的范畴。
burner :火焰原子化器预混合型构造中的一个部件,又称燃烧头。它是火焰燃烧时混合气体和运输船状试样的喷口,多为单狭缝型,前者用于一氧化二氮-乙炔火焰,后者用于空气-乙炔火焰。一般采用不锈钢制作,也有用铝或黄铜制作的。有单缝(single-slot)与三缝(three-slot)型两种。原子荧光法采用麦克燃烧器(Meker burner),它是火炬形火焰。分水冷和气冷两种。使用后需经常以蒸馏水清洗,防止锈蚀和缝隙堵塞。
氧气助燃燃烧器
目前国际上先进的燃烧器生产厂商,纷纷开始研发并大规模推广富氧、全氧助燃的燃烧器。
还有北京佳德昌开发的多氧燃烧器,这都是在传统氧气燃烧的基础上研究出来的。 燃烧连续稳定,点火容易。烧嘴容易控制,火焰洁净,燃烧气氛可调。 烧嘴安装方便,无转动部件,寿命长。 可实现自动化控制。全封闭输送,不污染环境。
传统燃烧器都是以空气作为助燃气体,但空气中氧气含量很低,只有21%,剩余的部分都是氮气、二氧化碳等不可燃气体,这些气体在燃烧过程中,不仅不会有助于发热,反而会大量的吸热,并把这些热量以烟气的方式带走,大大影响了燃烧发热效率。
而富氧和全氧燃烧器,可以使燃料得到充分的利用,排烟温度降低,大幅度提高燃烧效率。
以ACI的燃烧器为例,在特定工况下,使用全氧助燃时,可以使天然气的使用量减少30%以上。而且使每批次工件加热单位时间大幅缩短。
全氧燃烧的火焰温度要比空气燃烧时高出很多,所以在炉体耐材的选择上,也同样有更高的要求。
工业燃烧器与锅炉燃烧器的区分
在美国,工业燃烧器和锅炉燃烧器是严格区分开的。两者绝对不能互换使用。但是在国内,很可惜,由于锅炉燃烧器价格低廉,工业燃烧系统价格高,导致经常有很多小厂商用锅炉燃烧器替代工业燃烧系统。
目前国内燃烧器行业缺乏统一的行业标准。
电站锅炉燃烧器
将携带煤粉的一次风和助燃的二次风送入炉膛,并组织一定的气流结构,使煤粉能迅速稳定的着火,同时使煤粉和空气合理混合,达到煤粉在炉内迅速完全燃烧。煤粉燃烧器可分为直流燃烧器和旋流燃烧器两大类
用户可以根据自已资金和设备要求选择进口或国产燃烧器。 进口燃烧器偏向于价格高,做工精美,但多数不适合国内厂家使用,简单的比喻就是高射炮打蚊子。
国产燃烧器价格低、维修简单;虽然外观和安全距国外有一定距离,但是进步的速度已经不可估量。
目前进口燃烧器有:美国麦克森 德国威索、扎克、欧E科、威利;意大利利雅路、百得、意高、FBR、将军;英国力威、优尼瓦斯;法国贵诺、瑞典百通、芬兰奥林、韩国水国、日本奥林匹亚等各种品牌。
国产燃烧器有:北京凯明阳、浙江百特、欧瑞特、上海凌云、炬炼、华之邦、唐山金沙、无锡赛威特、岳阳颜氏、进一、济南宇威等各种品牌。
