当设置，这里不详说。

图3 添加打印机

(2) 页面设置。

打印之前，必须先完成打印设备、打印样式、图纸大小、打印方向等设置工作。

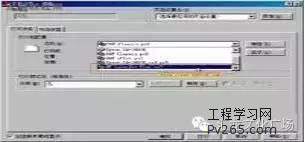

图4 打印机选择

下面只涉及到图形比例设置部分。

在“面页设置—模型”对话框中，选择“布局设置”选项卡，在“打印比例”设置区，单击“比例”下拉式列表框，选择“1:1”.如图5所示。

图5 打印比例设置

注意：在“打印比例”设置区，对出图后的图形有严格尺寸要求的，如机械制图，必须选择1：1。对出图后的图形尺寸没有要求，如示意图，可选择“按图纸空间缩放”。

二、在“模型”选项卡中绘图，在“布局”选项卡中出图（推荐使用）

在“布局”选项卡中出图，绘图时按可任意比例（当然要取方便计算的比例）在模型空间画图，甚至可按实际比例画图。AutoCAD的视图缩放功能非常强，大到星球，小到微粒，都可按实际尺寸绘图。绘图单位也可设成多种。当然也可按上面介绍的方法定比例。

在“布局”选项卡中，可对打印的图形进行范围选择、位置调整、显示缩放,以适应图纸的大小。还可应用样式（样式中包含很多预定义，如图框、标题栏、字体定义、线型定义、图层定义等），省掉画图、出图时重复性的工作，或单独画图框和标题栏。

1. 标注位置的确定

在“模型”空间标注。

如果在“图纸”空间标注，标注时有些特征点不能捕捉。

2. “布局”选项卡视口中图形的缩放

在绘图工作区下方状态栏，单击“布局1”选项卡，按上述方法选择好打印机，设置好“图纸尺寸”和打印比例。

在“布局”选项卡中单击“状态栏”的“模型/图纸”（最右边）空间切换按钮，切换至“模型”空间，用平移的方法，将要打印的图形移到“视口”中，在“布局”中按下面方法对图形进行缩放，使它与图纸有效区域相匹配。

在“模型”空间，执行“z”命令（zoom），输入“s”按比例缩放，输入比例数加“xp”(不是“x”是“xp”，前者只是显示缩放，后者为打印时缩放)。使图形在“视口”中在大小刚好合适。

3. 标注比例的确定

标注比例的确定要和在“模型”空间画图比例确定。

确定标注比例的方法如下：

如绘图比例为1:10，在“模型空间”标注时，标注比例设置与上述方法相同，将“比例因子”设为10。

在“布局”中出图，在“模型”选项卡中绘的图，可建多个“布局”。一个布局就是一张图纸。一个“布局”可设多个视口，视口的形状可以为矩形，多边形，能画出的任意形状，每个“视口”可用不同比缩出图，非常方便。

         2-4-9 缩放命令SCALE

按给定基点和缩放比例，放大或缩小选定的目标。
1. 命令与提示
命令: SCALE↙(别名：SC)
选择对象：（选择缩放对象）↙
选择对象： ↙
指定基点：指定点↙
指定比例因子或 [参照(R)]：指定
