3)配合代号

用孔、轴公差带代号组合表示，写成分数形式。例如Φ50H8/f7。Φ50表示孔、轴基本尺寸，H8表示孔的公差带代号，f7表示轴的公差带代号，H8/f7表示配合代号。在配合代号中，凡孔的基本偏差为H者，表示基孔制配合，凡轴的基本偏差为h者，表示基轴制配合。

4）优先和常用配合

5）孔和轴的极限偏差值

三、形状和位置公差

形状和位置公差简称形位公差，是零件要素（点、线、面）的实际形状和实际位置对理想形状和理想位置的允许变动量。

A.形位公差的项目和符号

B.形位公差的标注

在图样上标注形位公差时，应有公差框格、被测要素和基准要素（对位置公差）三组内容。

1）公差框格

如图所示

2）被测要素的标注

用带箭头的指引线将框格与被测要素相连。

被测要素标注方法

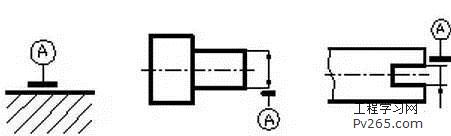

3）基准要素的标注

基准要素用基准字母表示，基准符号为带小圆的大写字母用细实线与粗的短横线相连。

基准的标注

C.形位公差的公差等级和公差值

D.零件图上形位公差标注实例

读零件工作图

在零件设计制造、机器安装、机器的使用和维修及技术革新、技术交流等工作中，常常要读零件图。读零件图的目的是为了弄清零件图所表达零件的结构形状、尺寸和技术要求，以便指导生产和解决有关的技术问题，这就要求工程技术人员必须具有熟练阅读零件图的能力。

一、读零件图的基本要求

1．了解零件的名称、用途和材料。

2．分析零件各组成部分的几何形状、结构特点及作用。

3．分析零件各部分的定形尺寸和各部分之间的定位尺寸。

4．熟悉零件的各项技术要求。

5．初步确定出零件的制造方法。（在制图课中可不作此要求）。

二、读零件图的方法和步骤

1、概括了解

从标题栏内了解零件的名称、材料、比例等，并浏览视图。可初步得知零件的用途和形体概貌。

2、详细分析

（1）分析表达方案分析零件图的视图布局，找出主视图、其它基本视图和辅助视图所在的位置。根据剖视、断面的剖切方法、位置，分析剖视、断面的表达目的和作用。

（2）分析形体、想出零件的结构形状这一步是看零件图的重要环节。先从主视图出发，联系其他视图、利用投影关系进行分析。一般先采用形体分析法逐个弄清零件各部分的结构形状。对某些难于看懂的结构，可运用线面分析法进行投影分析，彻底弄清它们的结构形状和相互位置关系，最后想象出整个零件的结构形状。在进行这一步分析时，往往还须结合零件结构的功能来进行，使分析更加容易。

(3)分析尺寸先找出零件长、宽、高三个方向的尺寸基准，然后从基准出发，搞清楚哪些是主要尺寸。再用形体分析法找出各部分的定形尺寸和定位尺寸。在分析中要注意检查是否有多余的尺寸和遗漏的尺寸，并检查尺寸是否符合设计和工艺要求。

(4)分析技术要求分析零件的尺寸公差、形位公差、表面粗糙度和其他技术要求，弄清楚零件的哪些尺寸要求高，哪些尺寸要求低，哪些表面要求高，哪些表面要求低，哪些表面不加工，以便进一步考虑相应的加工方法。

3、归纳总结

综合前面的分析，把图形、尺寸和技术要求等全面系统地联系起来思索，并参阅相关资料，得出零件的整体结构、尺寸大小、技术要求及零件的作用等完整的概念。

必须指出，在看零件图的过程中，上述步骤不能把它们机械地分开，往往是参差进行的。另外，对于较复杂的零件图，往往要参考有关技术资料，如装配图，相关零件的零件图及说明书等，才能完全看懂。对于有些表达不够理想的零件图，需要反复仔细地分析，才能看懂。
