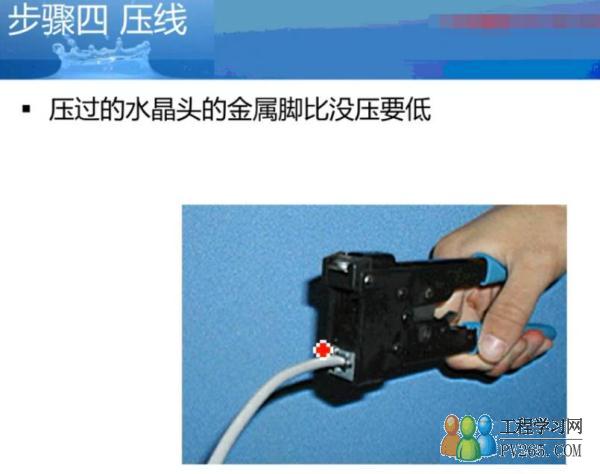

4、确认所有芯线都插到水晶头底部后,即可将插入网线的水晶头直接放入网线钳压线缺口中。水晶头放好后即可压下网线钳手柄,一定要使劲,使水晶头的插针都能插入到网线芯线之中,与之接触良好。 测试是否接好:两端都做好水晶头后可以用网线测试仪进行测试,如果测试仪上8个指示灯都依次为绿色闪过,证明网线制作成功。如果出现任何一个灯为红灯或黄灯,都证明存在断路或都接触不良现象。 二、交叉接法 交叉线主要适用于ADSLMODEM和集线器HUB的连接,以及两台计算机直接通过网卡相互连接。有些朋友想将家里的两台PC连接起来组成一个小局域网,还有ADSLMODEM和HUB的连接,都属于这一情况。 交叉线接法和直通线接法的基本步骤是一样的,不同的就是芯线的排列规则了,并且两个头的排列规则也不一样。主要有两种排序:568A标准和568B标准(绿橙换位)。即: 568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕 568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕 交叉线接法即一端是568A标准,另一端是568B标准。做水晶头时,使水晶头的弹片朝外,入线口朝下,从左到右,遵循上面的线序,充分插入线(以在水晶头的顶部看到双绞线的铜心为标准),然后用压线钳夹紧就成功了 2/2 首页上一页12 |
