2隔离开关

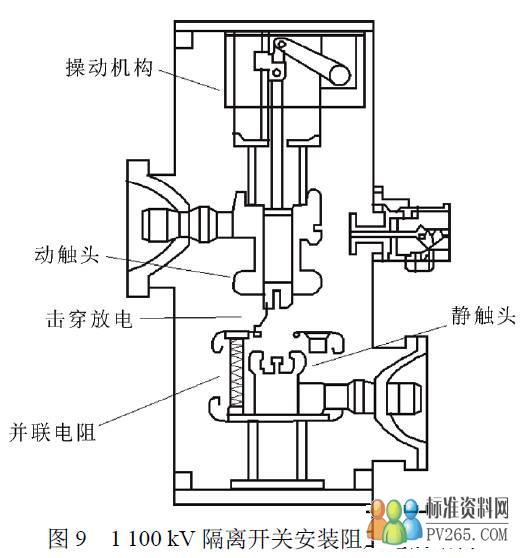

特高压设备绝缘可靠性要求高，操作过电压抑制更加重要，隔离开关操作引起的特快速瞬态过电压（VFTO），具有幅值高、上升时间短和连续多次脉冲等特点，对绝缘威胁较大，需采取合理措施限制。特高压GIS隔离开关主要有两种结构型式。“立式”隔离开关操作速度较快，产生的VFTO幅值较高。“立式”隔离开关在静触头侧安装VFTO阻尼电阻，如图9所示，隔离开关分合闸过程中，阻尼电阻被串入放电回路，有效抑制触头间隙重复击穿过程中的高频振荡，从而限制VFTO幅值和频率。“卧式”隔离开关操作速度较慢，产生的VFTO幅值较低，未安装阻尼电阻。

3

盆式绝缘子

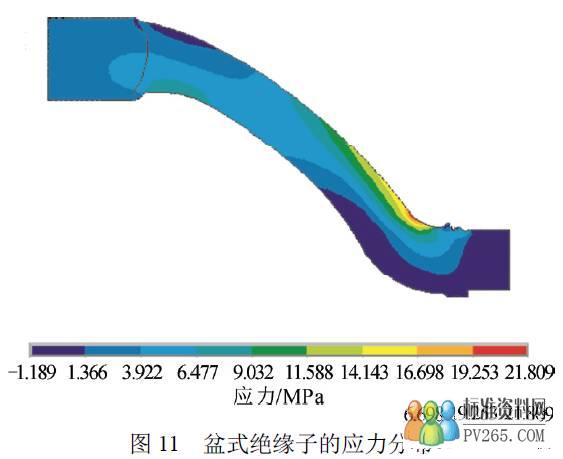

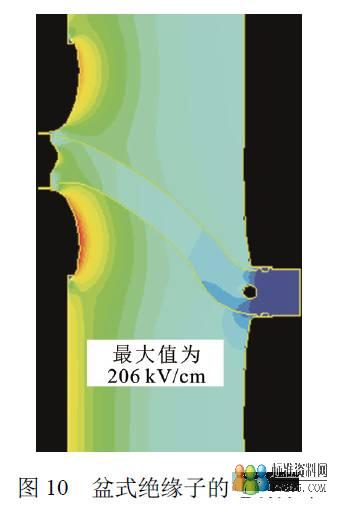

盆式绝缘子给高压导体提供绝缘支撑并分割气室，是特高压GIS的关键绝缘部件。近年来开展了特高压盆式绝缘子的国产化及质量提升，通过分析盆式绝缘子产生缺陷的类型和原因，对盆式绝缘子进行了结构优化设计，电场分布如图10，应力分布如图11所示。对生产工艺进行了完善、调整，使得盆式绝缘子的机械和电气综合性能达到了较高的水平。从试验检测方法（型式试验、材料试验、出厂试验）和工艺控制（嵌件处理、浇注、固化工艺等）两个方面提出了明确的质量控制技术手段。尤其是提出了采用5支试品分别顺序进行若干项试验，覆盖生产、运输、运行过程的各种工况，兼顾产品技术水平、综合性能和工艺稳定性的考核。大幅提升了特高压盆式绝缘子的制造水平和质量稳定性，产品在皖电东送和浙福特高压交流输电工程得到了应用。

目前我国已成功研制出短路开断能力达63kA的特高压断路器，解决了VFTO抑制问题，实现了盆式绝缘子的质量提升和特高压GIS国产化，技术性能达到国际领先水平，实现了大规模工程应用。未来电网发展对特高压GIS提出了更高要求，特高压GIS将向高性能参数、环境适用性和环保化等方向发展，如额定开断电流为80kA的特高压断路器，适应极端环境（极寒、高热和风沙等）的绝缘介质、密封件、润滑脂和液压油等材料与元件，采用SF6替代介质的新型GIS等，同时进一步提升设备的运行可靠性。
