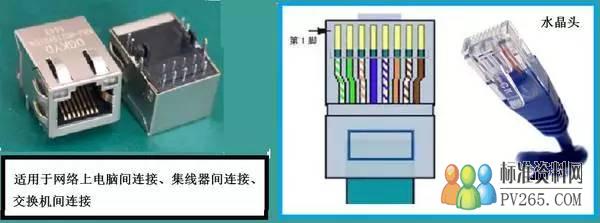

我们看到，CCU 往下是 RS485 总线，CCU 往上这是网络层总线。它的接口叫做 RJ45。

这就是水晶头。

（1）以太网连接的是以太网上的主机和从机，它们的通信介质是网线，也可能是光缆。只要通信正常，则以太网上就有通信数据在流动。

（2）如果从机关闭，或者停电而停止工作，但以太网上仍然有主机发来的通信信息，只不过从机没法回应而已。

（3）水晶头共有 8 脚，各个脚的定义如下：

正线（标准 568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

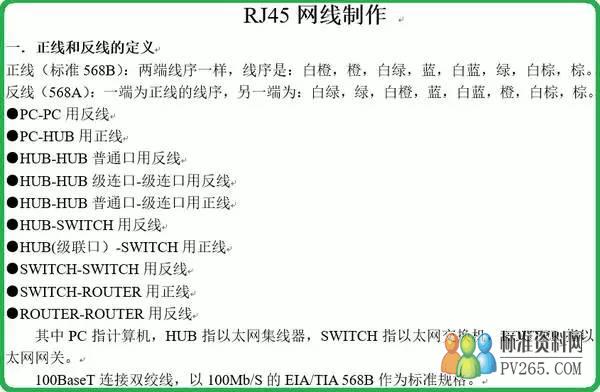

其中正线和反线的连接对象如下：
